07
1. Führen Sie das Computerkabel (32) durch das
Lenkerstützrohr (10) und befestigen Sie dieses einer
Sechskantschraube (119) und einem Federring (120).
ACHTUNG: Sensorkabel nicht beschädigen!
2. Verbinden Sie die beiden Handpulskabel (37), das
Computerkabel (32) mit dem Computer (31) und
fixieren diesen am Lenkerstützrohr (10) mit vier
Kreuzschlitzschrauben (78).
1. Pull the computer cable (32) through the handlebar
post (10) and secure the post on the main frame with
the hexhead screw (119) and a split washer (120).
Attention: Do not damage the computer cable!
2) Plug in the connectors of the computer cable (32)
and two handpulse 37() on the back of the console
assembly (31) and secure the console assembly (31) on
the console holding plate with four Phillips head screws
(78).

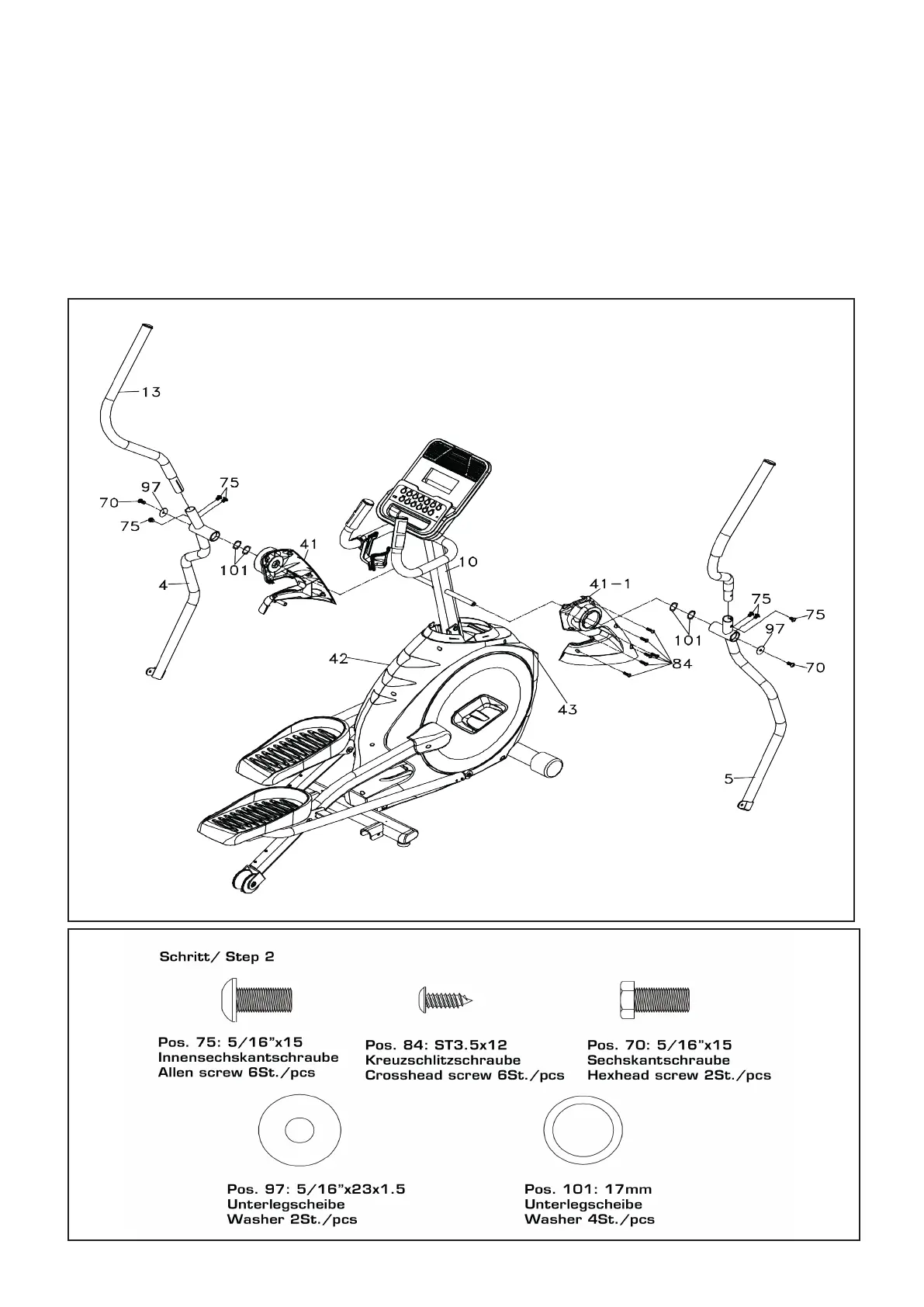

Schritt / Step 2
