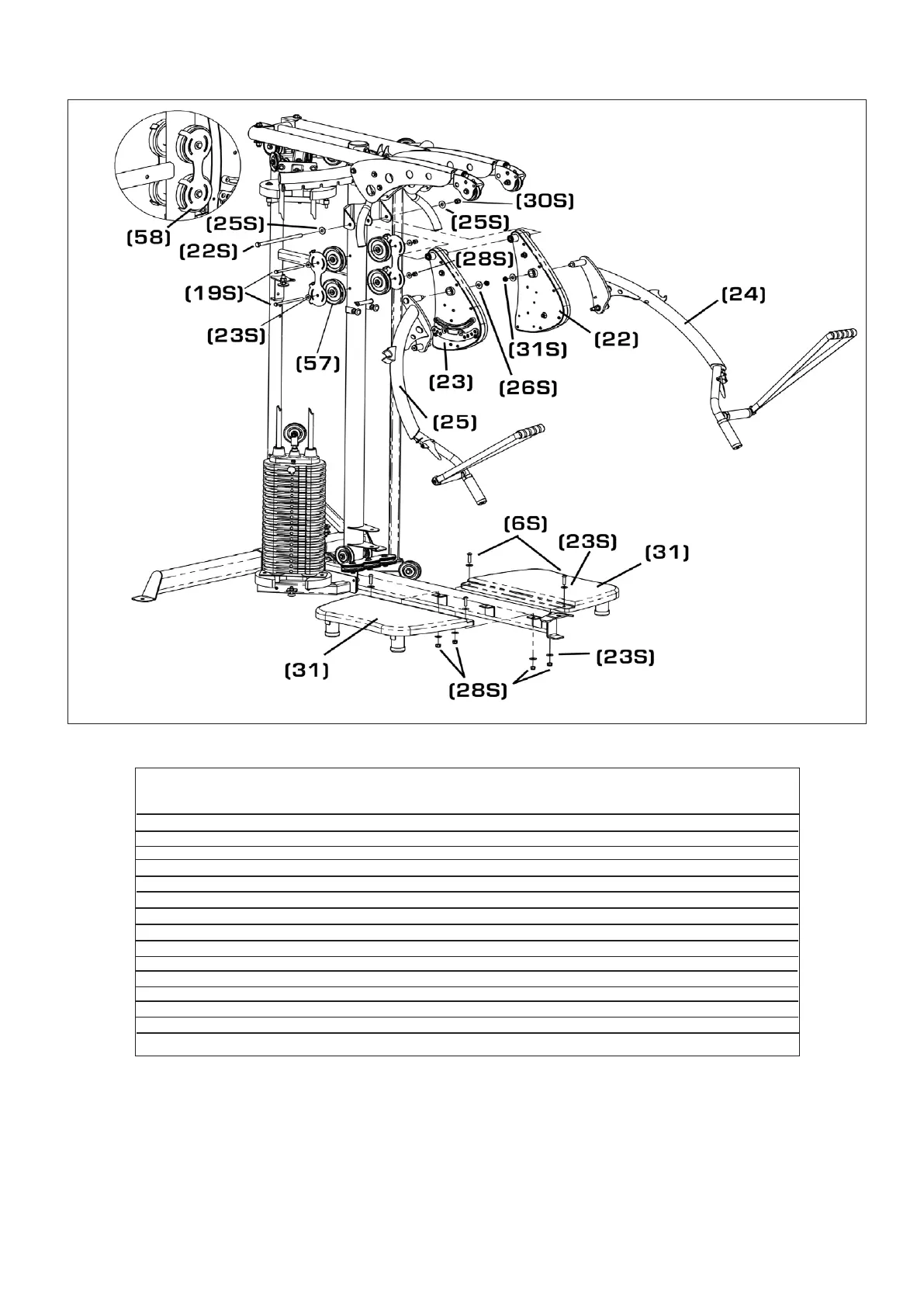

Schritt / Step 20+21+22+23

Position Bezeichnung Description: Teilenr.: Menge/

Part.No: Quantity

-22 Drückmodul, links Press Arm Mount, Left 1

-23 Drückmodul, rechts Press Arm Mount, Right 1

-24 Drückerarme, links Press Arm Assy, Left 1

-25 Drückerarme, rechts Press Arm Assy, Right 1

-31 Trittplatte Foot Platform Assy 2

-57 Rolle Pulley 4 1/2” 4

-58 Rollenabdeckung Pulley Cover 2

-6S Innensechskantschraube Allen screw 3/8-16 x 1 1/2” L 4

-19S Schraube Bolt 3/8-16 x 6” L 2

-22S Schraube Bolt 1/2-13 x 9” L 1

-23S Unterlegscheibe Washer 25 x 10 x 2T 12

-25S Unterlegscheibe Washer 26 x 13 x 2T 2

-26S Unterlegscheibe Washer, large OD 38 x 13 x 2T 2

-28S Mutter, selbstsichernd Locknut 3/8-16 UNC x 11T 6

-30S Mutter, selbstsichernd Locknut 1/2-13UNC x 12T 1

-31S Dünne Mutter, selbstsichernd Thin Locknut 1/2-13UNC x 5T 2
