06

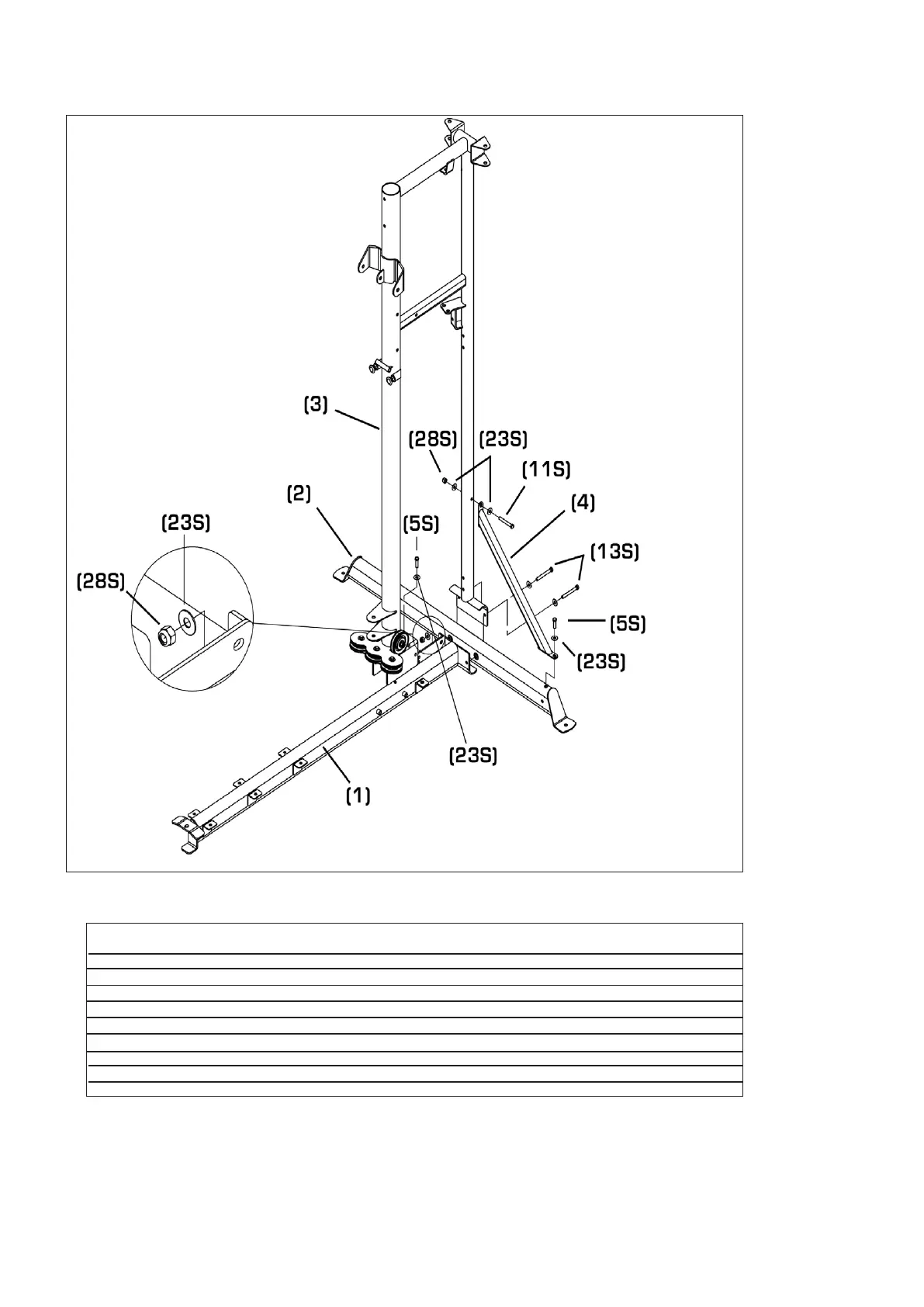

3.1 Montageschritte / Assembly steps
Schritt / Step 1+2+3+4
Position Bezeichnung Description: Teilenr.: Menge/
Part.No: Quantity
-1 Hauptrahmen Main Base 1
-2 Rahmen, hinten Rear Base 1
-3 Hauptstüze Main Upright 1
-4 Seitliche Stütze Brace 1
-5S Schraube Bolt 3/8-16 x 1“ L 2
-11S Sechskantschraube Bolt 3/8-16 x 2 3/4“ L 1
-13S Schraube Bolt 3/8-16 x 3 1/4“ L 2
-23S Unterlegscheibe Washer 25 x 10 x 2T 7
-28S Mutter, selbstsichernd Locknut 3/8-16UNC x 11T 2
Achtung: Der senkrechte Rahmen ist bis zum Schritt 6 instabil und muss von
einer zweiten Person gehalten werden!
Attention: Main upright is unstable untill step 6 is completed!
