29

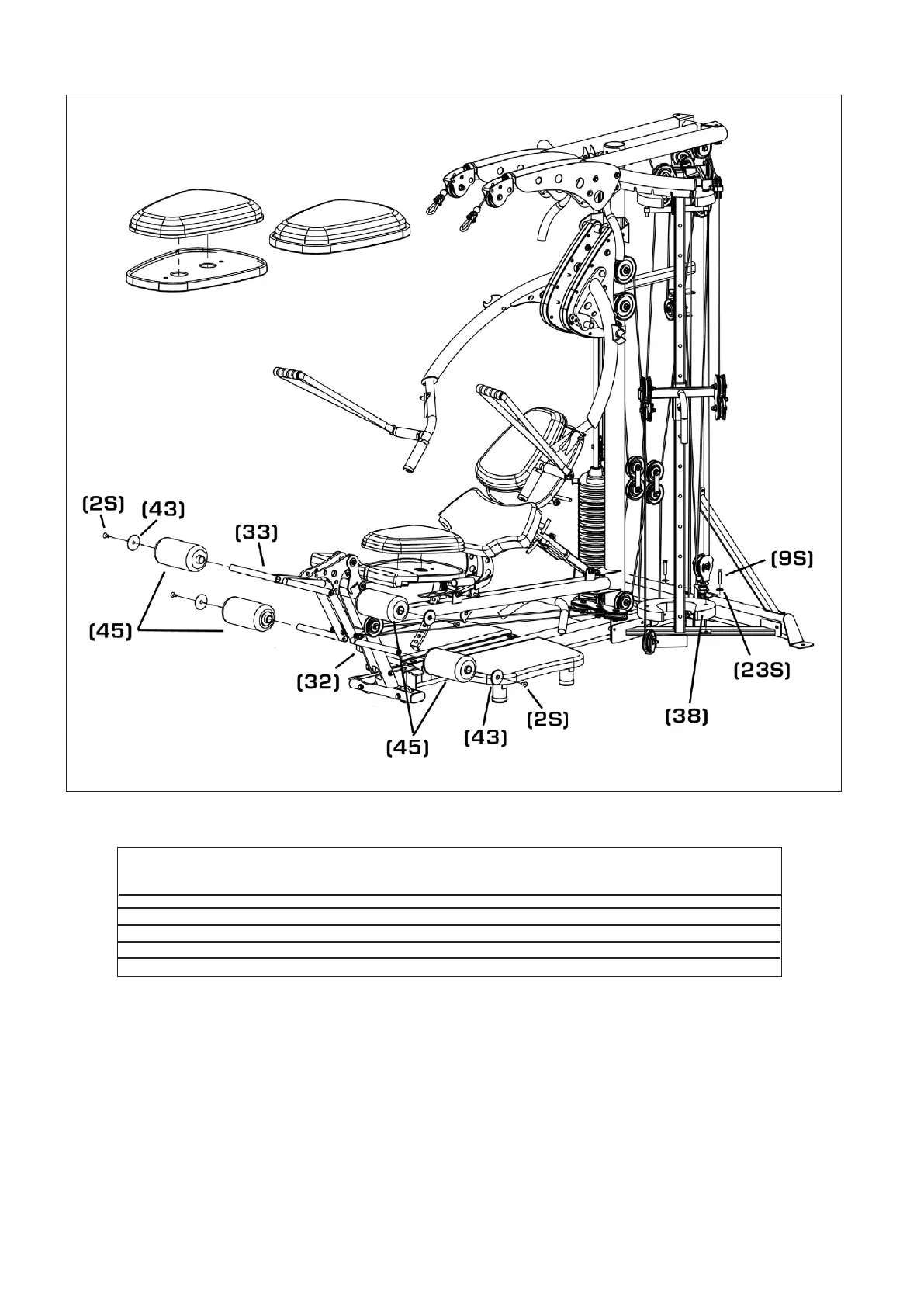

Schritt / Step 53+54
Position Bezeichnung Description: Teilenr.: Menge/
Part.No: Quantity
-38 Platte für Gewichteabdeckung Shroud Plate 2
-43 Aluminium Endkappe Aluminum Endcaps 4
-45 Schaumstoffrollen Foam Roller Assy 4
-2S Schraube Bolt (Flat Head) 3/8-16 x 1” L 4
-9S Schraube Bolt 3/8-16 x 2 1/4” L 2
23S Unterlegscheibe Washer 25 x 10 x 2T 2
1) Bringen Sie das Polster auf die Sitzpolsterhalterung auf, indem Sie die Umrandung in die Nut der
Sitzpolsterhalterung einschieben.
2) Die Schaumstoffrollen haben Kunststoffeinsätze. Die werden so montiert, dass, die Seite, auf welcher
der Kunststoffeinsatz heraussteht nach innen ziegt!
1)Now install the Orthopedic Pad on the Seat Base by working the edge of the pad into the groove of
the Seat Base on all sides. Do not use sharp objects during installation.
2) Roller pads have a plastic insert in them.Please make sure, that the portion, which stiicks out
faces inwards.
