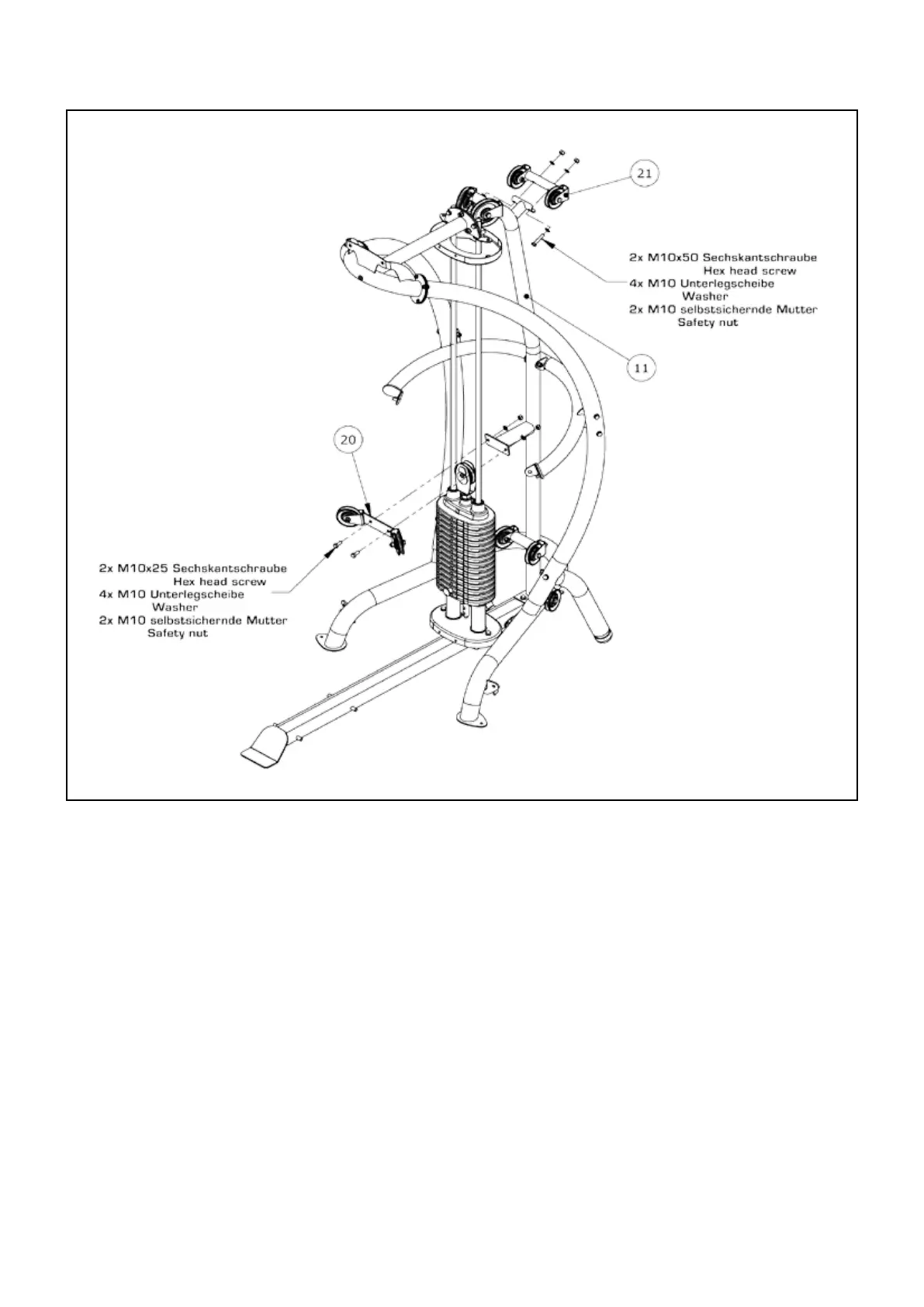

Schritt / Step 10
A) Attach the Rear Upper Pulley Assembly (21) to the Main
Upright (11) using 2-M10x50 Hex Bolts (48), 4- M10 Washers
(62), and 2- M10 Lock Nuts (65). Pay attention, that the pulley
assembly is really horizontal.
B) Attach the Center Pulley Assembly (20) to the Main Upright
(11) using 2-M10x25 Hex bolts (45), 4- M10 Washers (62),
and 2- M10 Lock Nuts (65).
Tighten all hardware from steps 1-10 now.
A) Befestigen Sie das hintere Rollenpaar (21) mit zwei M10x50
Sechskantschrauben (48), vier M10 Unterlegscheiben (62) und
zwei M10 selbstsichernden Muttern (65). Achten Sie darauf,
dass es waagerecht eingebaut wird.
A) Befestigen Sie das mittlere Rollenpaar (20)mit zwei M10x25
Sechskantschrauben (45), vier M10 Unterlegscheiben (62) und
zwei M10 selbstsichernden Muttern (65).
Ziehen Sie nun alles Schraubverbindungen von
Schritt 1 bis Schritt 10 fest an!
