Schritt / Step 11
A) Attach 2 Swivel Pulleys (22) to the Upper Swivel Pulley
Bracket (19) using 2-M12x65 Hex bolts (60), 1- M12 Washers
(61), and 2- M12 Lock Nuts (64).
B) Attach 2 Swivel Pulleys (22) to the Center Upright Base (18)
using 2- M12x65Hex bolts (60), 1- M12 Washers (61), and
2- M12 Lock Nuts (64).
C) Attach 2 Swivel Pulleys (22) to the Rear Base (12) using
2- M12x65 Hex bolts(60), 1- M12 Washers (61), and 2- M12
Lock Nuts (64).

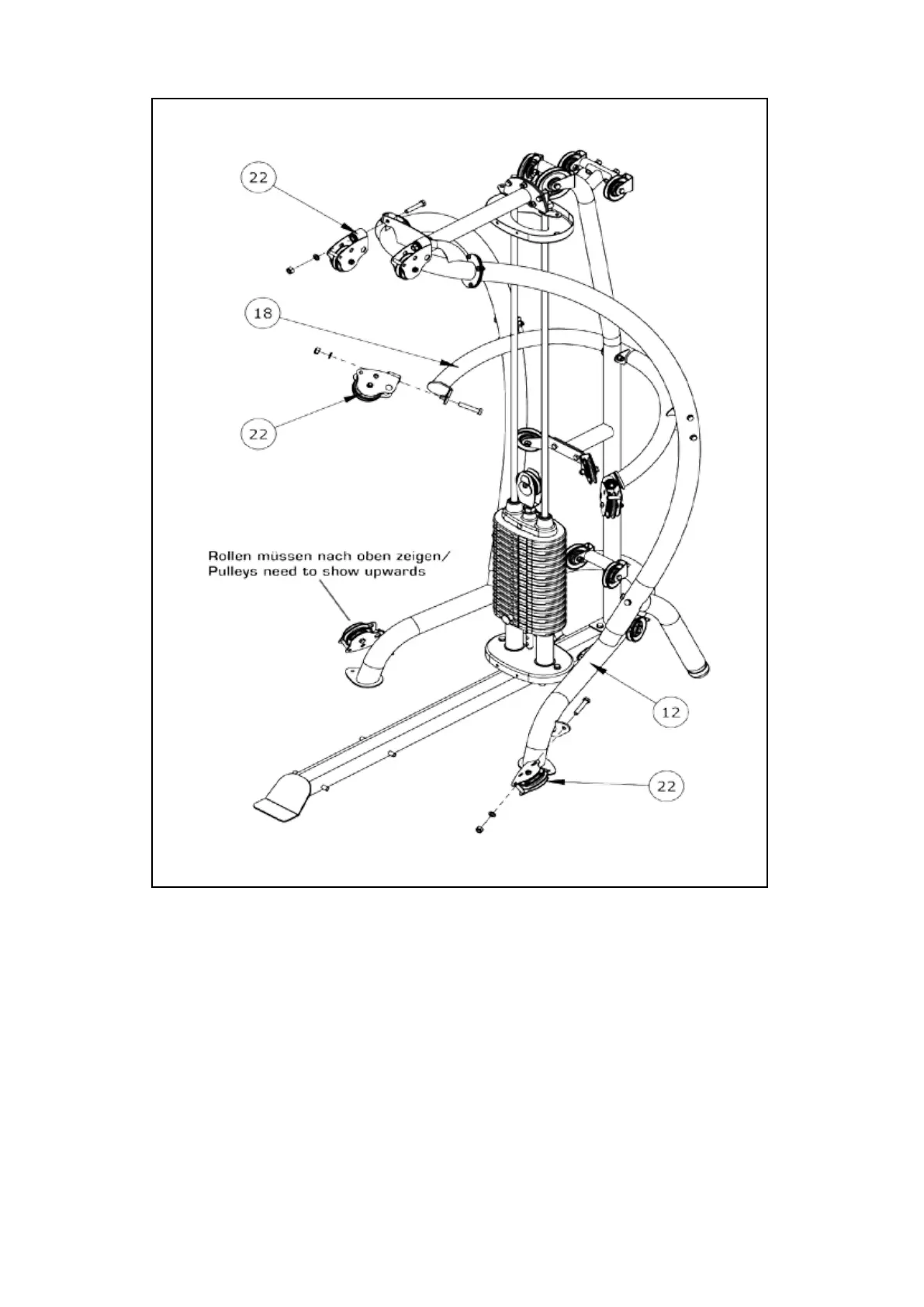

NOTE: The M12 bolts must be installed in the direction shown
in the above drawing such that the head of the bolt faces the
back of the unit.
Ausgehend von oben, befestigen Sie alle Rollenhalter in gleicher
Vorgehensweise:
Die M12x65 Sechskantschraube (60) wird von hinten zuerst
durch den Rahmen und dann durch den Rollenhalter gesteckt,
von vorne dann mit einer M12 Unterlegscheibe (61) und
einer M12 selbstsichernden Mutter (64) fixiert. Ziehen Sie die
Schraubverbindung nur so fest an, dass sich die Rollenhalter
(22) noch leicht bewegen lassen
