16

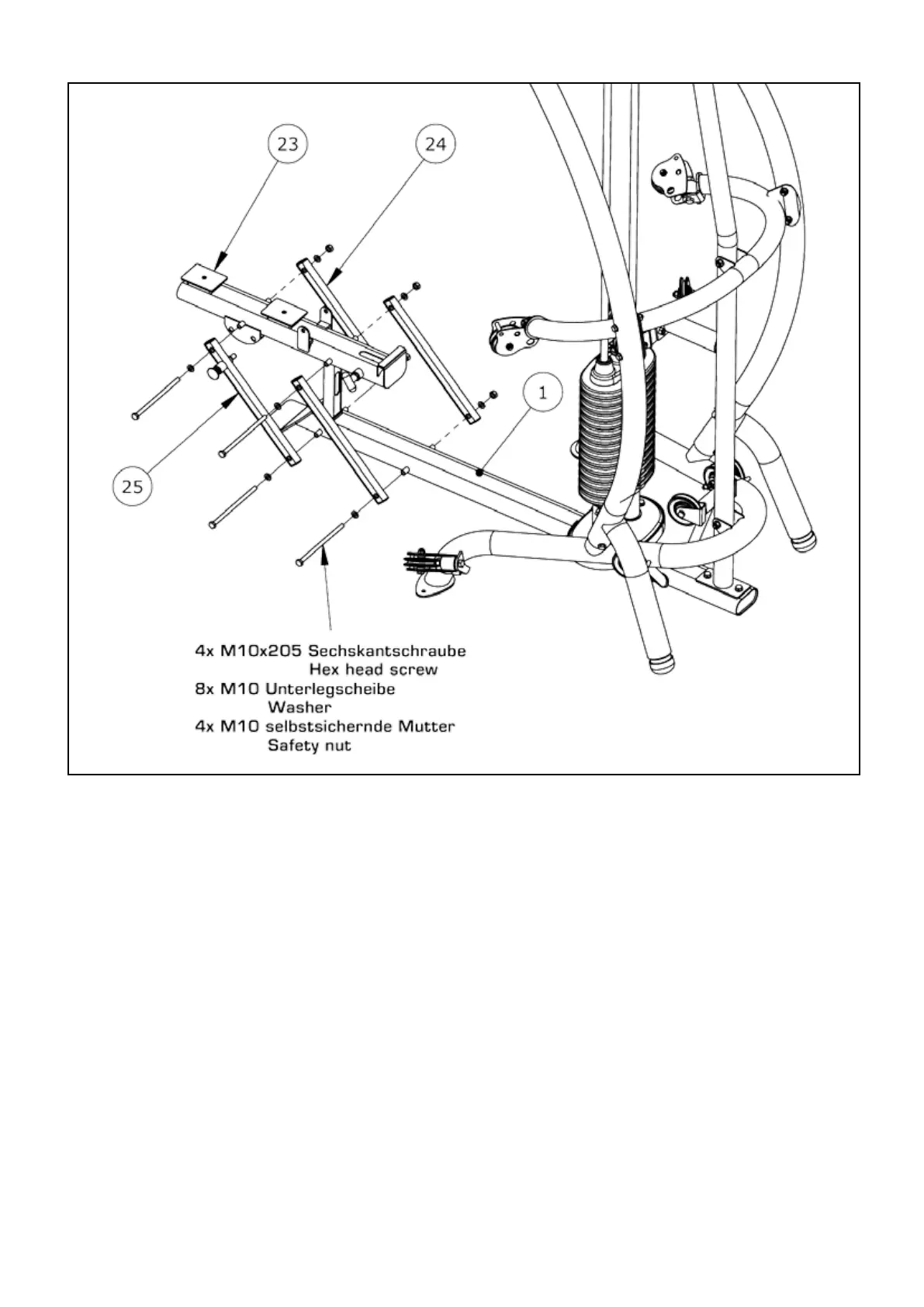

Schritt / Step 12
A) Attach Pinned Linkage Bar (25) to the front, left side of the
Main Base (1) using 1-M10x205 Hex bolts (55) and 1- M10
Washers (62).
B) Attach 3 Linkage Bars (24) to the Main Base (1) using 1-
M10x205 Hex bolt (55), 3-M10 Washers (62), and 3- M10
Lock Nuts (65).
C) Attach the Seat Frame (23) to the Linkages (24, 25) using
2- M10x205 Hex bolts (55), 4- M10 Washers (62), and 2- M10
Lock Nuts (65).
Tighten all 4 screws securely then loosen the nuts by ½ a turn.
If the seat is binding and too difficult to adjust then it may be
necessary to loosen the nuts more. However, the bolts must
not be too loose.
A) Montieren Sie die vordere Sitzführung mit Arretierknopf (25)
am Hauptrahmen (1) mit einer M10x205 Sechskantschraube
(55) und einer M10 Unterlegscheibe (62) und schieben eine
weitere auf der gegenüberliegenden Seite auf. Fixieren diese
mit einer weiteren M10 Unterlegscheibe (62) und einer M10
selbstsichernden Muttern (65)
B) Montieren Sie nun die zwei hinteren Sitzführungen (24) am
Hauptrahmen mit einer weiteren M10x205 Sechskantschraube
(55), zwei M10 Unterlegscheiben (62) und einer M10 selbstsi-
chernden Muttern (65).
C) Befestigen Sie den Sitzrahmen (23) an den oberen Aufnahmen
der Sitzführungen (24) mit zwei M10x205 Sechskantschrauben
(55), vier M10 Unterlegscheiben ( 62) und zweier M10 selbst-
sichernden Muttern (65).
Ziehen Sie die Schraubverbindung nur so fest an, dass sich der
Sitz noch leicht verstellen läßt.
