17
Schritt / Step 13

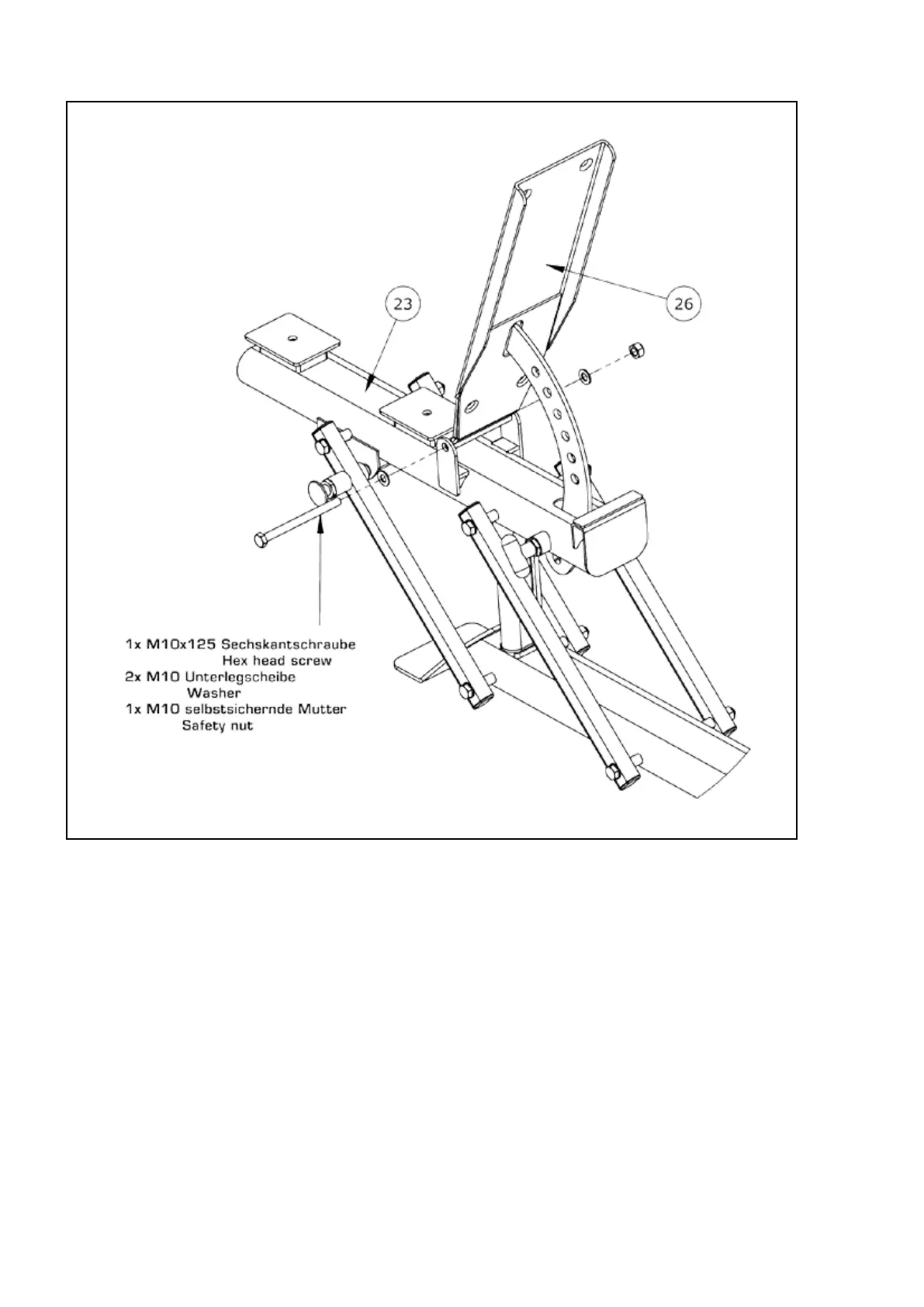

Attach the Back Pad Mount (26) to the Seat Frame (23) using
1- M10x125 Hex bolt (54), 2- M10 Washers (62), and 1- M10
Lock Nut (65).
Do not over tighten the hardware in this step.
Fixieren Sie die Halterung für die Rückenlehne (26) am
Sitzrahmen (23) mit einer M10x125 Sechskant- schraube (54)
, zwei M10 Unterlegscheiben (62) und einer M10 selbstsichern-
den Mutter (65).
Ziehen Sie die Schraubverbindung nicht zu fest an!
Ziehen Sie den Pin heraus und führen den Verstellwinkel der
Rückenlehnhalterung ein. Lassen Sie den Pin wieder los, sodass
er hörbar einrastet.
