Étape / Step 12+13+14

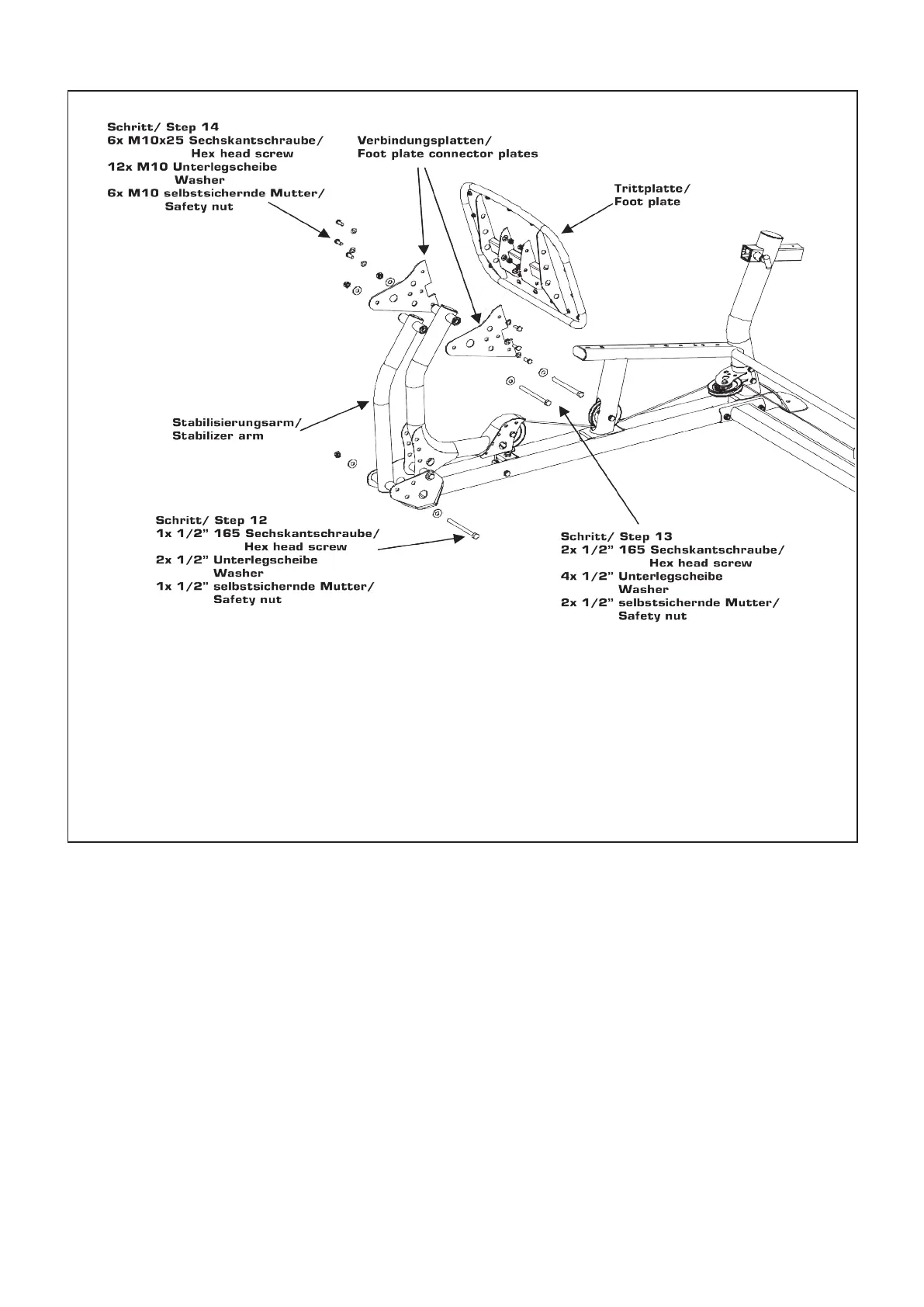

Step 12: Attach the Stabilizer Arm to the LP3
Base Frame.
Step 13: Attach the Stabilizer Arm and Press
Arm to the Foot Plate Connector Plates.
Step 14: Attach the Foot Plate Assembly to the
Connector Plates.
Étape 12: Montez le bras de stabilisation sur le
châssis principal de la presse à jambes.
Étape 13: Monter la plaque de pied sur le bras
de poussée et le bras stabilisateur.
Étape 14: Fixez la plaque de pied aux plaques
de connexion.
Étape
Étape
Étape
Boulons à tête hexagonale/
Boulons à tête hexagonale/
Boulons à tête hexagonale/
Rondelle/
Rondelle/
Rondelle/
écrou de sécurité/
écrou de sécurité/
écrou de sécurité/
Plaque de pied/
Plaques de connexion de plaque de pied/
Bras stabilisateur/
