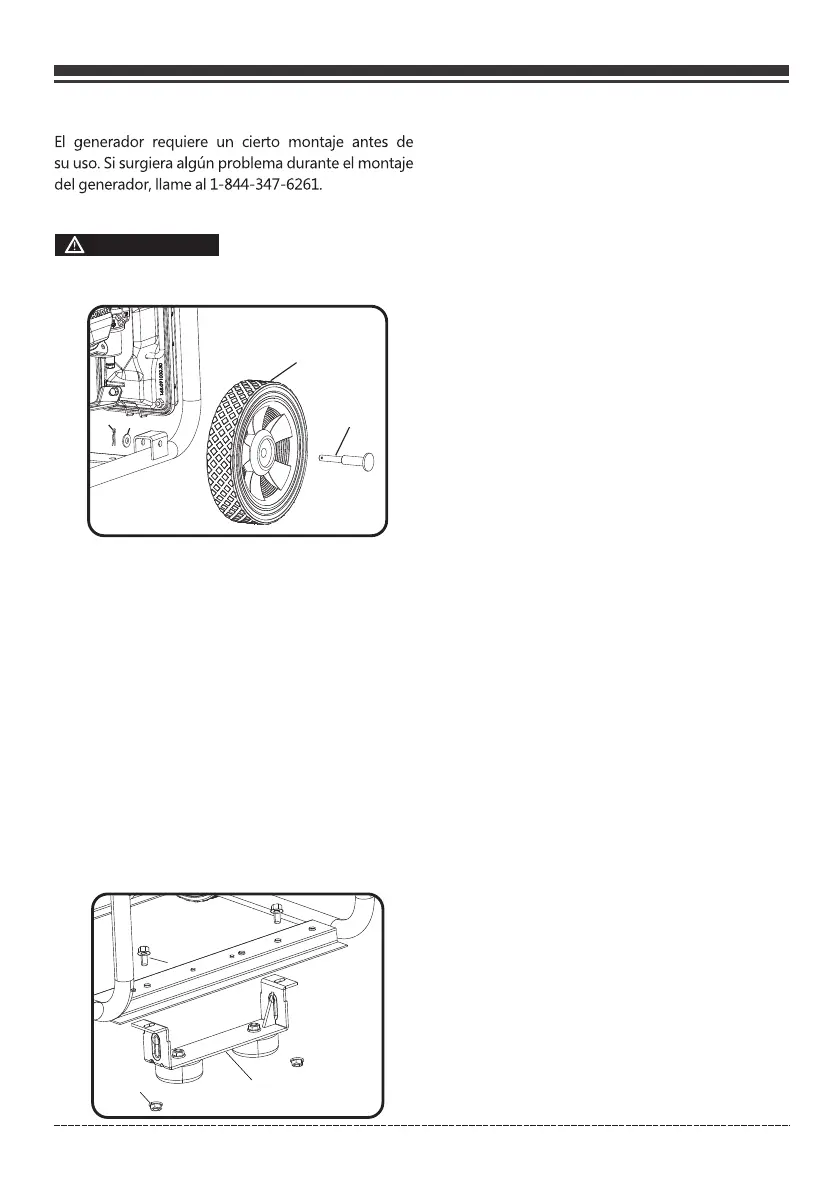

Firman L03391 - Montaje; Instalar el Equipo de Ruedas; Instalar la Pata de Apoyo

Instalar el Equipo de Ruedas
El equipo de ruedas no está previsto para un
uso en carretera.
Instalar la Pata de Apoyo
MONTAJE
1. Antes de añadir las ruedas, gire el generador
hacia un lado.
2. Deslice el sujetador del eje A a través de la rueda B.
3. Deslice el sujetador del eje A a través del punto
de montaje en el marco y la arandela D.
4. Asegure bien la rueda y el sujetador del eje con la
chaveta C.
5. Repita los pasos 2-4 para adjuntar la otra rueda.
1. Adjunte la pata de apoyo G al marco del
generador con los tornillos para brida E (M8x16)
y las contratuercas para brida F (M8).
2. Incline lentamente el generador para que se
apoye sobre las ruedas y sobre la pata de apoyo.
3. Ajuste el tornillo E y la tuerca F con las llaves
facilitadas.
PRECAUCIÓN
09
Spanish Servicio al Cliente: 1-844-FIRMAN1
A
B
C
F
E
G
D
