PRÉPARATION DES ARMOIRES
US
CA
FR

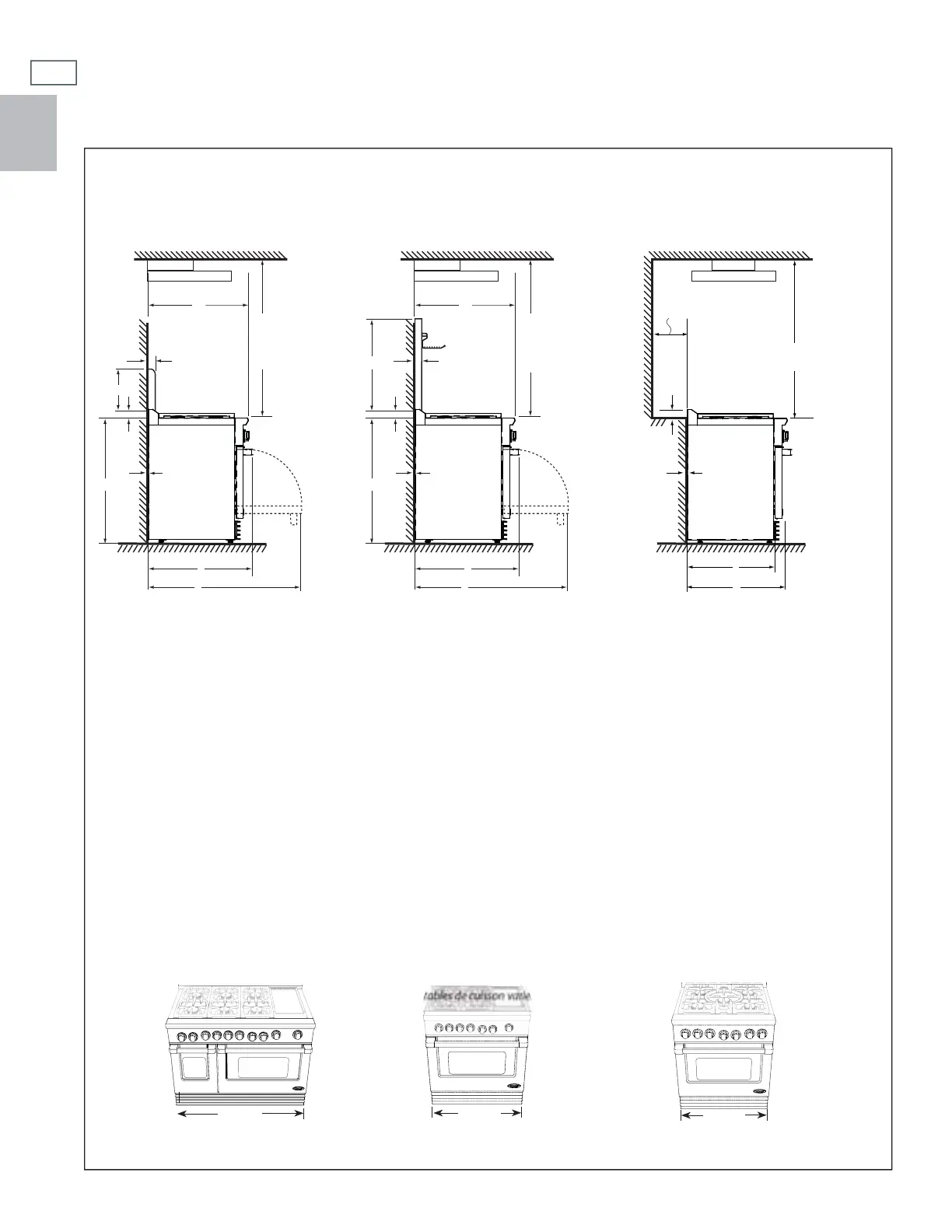

Fig. 13 Dimensions du produit et dégagements
C
J
I
B
F
C
K
E
D
G
A
F
C
H
E
D
G
HOOD
Tel que déni dans le
« National Fuel Gas Code »
(norme ANSI Z223.1, dernière édition).
Le niveau des surfaces horizontales de la
garniture de la cuisinière (table de
cuisson) ne doivent pas être inférieures
au niveau du comptoir.
Dégagement
de 0 cm
Dégagement
de 0 cm
Dégagement
de 0 cm
129,5 cm(51 po) min. jusqu'aux
matériaux combustibles
129,5 cm(51 po) min.
jusqu'aux
matériaux
combustibles
129,5 cm(51 po) min.
jusqu'aux
matériaux
combustibles
30,5 cm(12 po) min. jusqu'aux
matériaux combustibles
sans dosseret
HOTTE HOTTE
Installation standard : Installation utilisant le dos-
seret mural intégral
utilisant le dosseret ordinaire approprié:
modèle BGRU2-1548, BGRU2-1536, ou
BGRU2-1530
utilisant le dosseret mural intégral appro-
prié: modèle BGRU-3048, BGRU-3036, ou
BGRU-3030
utilisant la garniture d’îlot
intégrale seulement
Installation en îlot :
Important!
Si vous utilisez la garni-
ture d’îlot seulement, un
dégagement de 12 po (30,5
cm) est requis entre l’arrière
de la cuisinière et une sur-
face combustible (au-dessus
de la surface de cuisson). Si
le dégagement est moins
de 12 po (30,5 cm), le mur
derrière la cuisinière doit
être non-combustible et fait
d’un matériel résistant à la
chaleur.
HAUTEURS ET
PROFONDEURS
(identiques pour tous les
modèles)
A = 67,3 cm (26-1/2 po)
B = 29 cm (11-13/32 po)
C = 8,9 cm (3-1/2 po)
D = de 90,8 cm min. à 93,3
cm max. (de 35-3/4 po min. à
36-3/4 po max.)
E = 76,8 cm (30-1/4 po)
F = 118,6 cm (46-11/16 po)
G = 73,7 cm (29 po)
H = 3,3 cm (1-5/16 po)
I = 63,5 cm (25 po)
J = 69,9 cm (27-1/2 po)
K = 2 cm (13/16 po)
LARGEUR
RGU-48
RDU-48
RGU-36
RDU-36
RGU-30
RDU-30
RGUC-30
121, 6 cm
(47-7/8 po)
75,9 cm
(29-7/8 po)
91,1 cm
(35-7/8 po)
Les tables de cuisson varient
Les tables de cuisson varient
