46
CONNEXIONS ÉLECTRIQUES
US
CA
FR
CONNEXIONS ÉLECTRIQUES MODÈLES RDU
Assurez une alimentation électrique de 120/240 V, à 3 fils (plus la terre), 60 Hz,
courant monophasé, sur un circuit approprié pour le tirage de courant maximal
du modèle, comme détaillé dans la table ci-dessous. Veuillez vérifier le tirage
de courant de votre modèle, déclaré sur l’étiquette signalétique sur l’arrière de
la cuisinière. La prise de courant doit être de type NEMA 14-50 compatible avec
la fiche tripolaire avec terre fournie avec l’appareil. La source d’alimentation en
gaz ou électrique doit se trouver dans les zones indiquées à la Fig. 12.
MÉTHODE DE MISE À LA TERRE REQUISE MODÈLES RDU
Cet appareil est équipé d’un cordon d’alimentation à fiche tripolaire avec terre. La fiche doit être branchée dans
une prise avec mise à la terre correspondante connectée à un circuit correctement polarisé de 120/240 V. Si
le circuit ne possède pas ce genre de prise, l’installateur ou l’utilisateur a la responsabilité et le devoir de faire
remplacer, par un technicien qualifié, la prise existante par une prise polarisée correctement mise à la terre confor-
mément aux codes et réglementations en vigueur. En l’absence de tels codes et réglementations, le remplacement
de la prise doit être effectué conformément au National Electrical Code (Code national de l’électricité).
REMARQUE :
La quatrième broche (broche ronde de mise à la terre) ne doit en aucun cas être
coupée ou enlevée.
AVERTISSEMENT!
É
tant donné sa conception, la cuisinière exige que l’alimentation électrique
soit dotée d’un conducteur de terre distinct (système à 4 fils). Si cette
cuisinière doit être connectée à un système électrique qui utilise un
conducteur simple pour la mise à la terre et le conducteur neutre (système
à 3 fils), il faut alors connecter le cavalier de terre sur la plaque à bornes. Le
cavalier de terre est situé derrière le panneau de protection frontal.
Pour brancher le cavalier de terre:
■ Débranchez l’attache retenant le cavalier.
■ Branchez le cavalier vert à la borne ouverte sur la partie neutre (blanche) de la borne (Fig. 16).
Alimentation en électricité
Prise
NEMA 14-50
flexible
cuisinière
t accessible

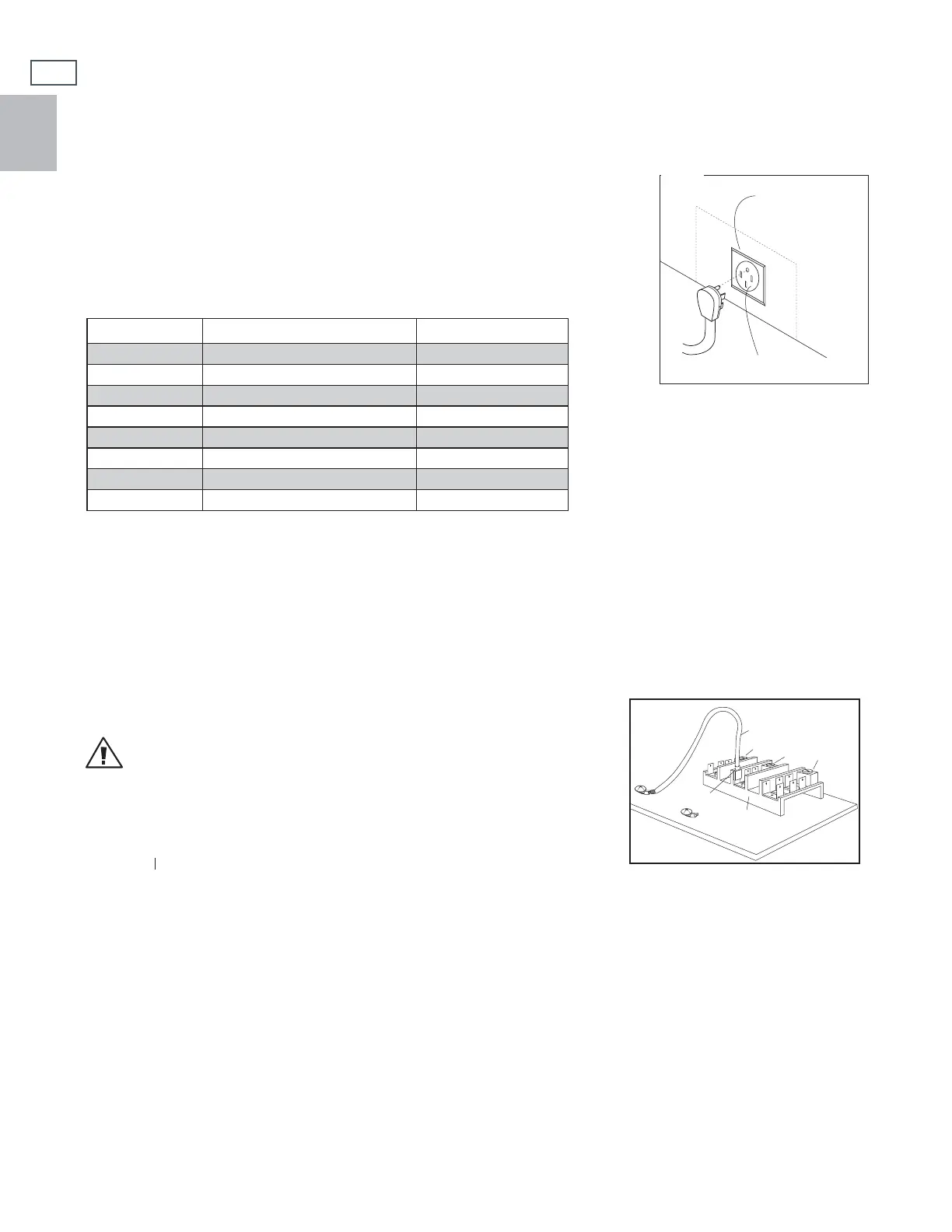

Fig.15b Branchement de la cuisinière
à l’alimentation électrique – Modèles RDU
Brancher ici
Rouge
Blanc
Noir
Bornier
Vert
Fig. 16 Plaque à bornes RDU
MODÈLE TIRAGE DE COURANT MAXIMAL CIRCUIT À UTILISER
RDU-305
18 amp 30 amp
RDU-364GD
21 amp 30 amp
RDU-364GL
21 amp 30 amp
RDU-366
18 amp 30 amp
RDU-484GG
40 amp 50 amp
RDU-485GD
40 amp 50 amp
RDU-486GD
36 amp 50 amp
RDU-486GL
36 amp 50 amp
