3

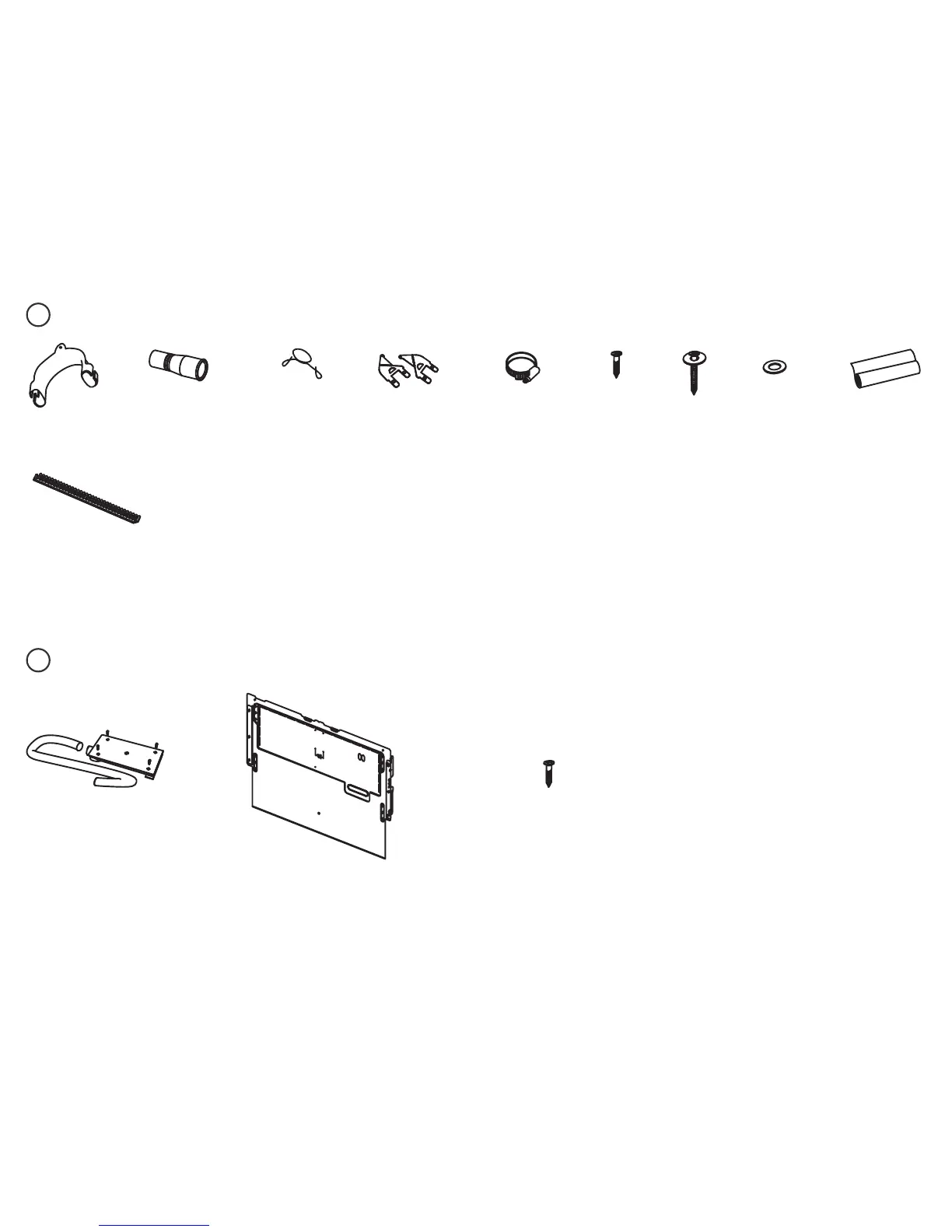

PIÈCES FOURNIES - TOUS LES MODÈLES
PIÈCES SUPPLÉMENTAIRES FOURNIES AVEC LES MODÈLES ENCASTRÉS
2a
2b
Ensemble de ventilation externe (1) Vis de montage du
panneau (14)
Pièce de fixation
du panneau (1)
(fixée au produit)
Vis à tête
étoilée de ⁄po
(16 mm) (7)
Vis de fixation
inférieure de
1½ po (38 mm)
et rondelles
métalliques (2)
Support pour tuyau
d'évacuation (1)
Raccord pour tuyau
d'évacuation (1)
Ensemble de pièces
de fixation latérales
(A et B) (2)
OPTIONNEL
Si le tuyau d'évacuation fourni n'est pas suffisamment long pour être raccordé, vous devez utiliser un ensemble de rallonge
pour tuyau d'évacuation (pièce n° 525798), qui permet d'allonger le tuyau d'évacuation de 3,6 m (11 pi 10 po).
Vous pouvez vous procurer cet ensemble auprès d'un Centre de service autorisé par Fisher & Paykel dans votre région, en
composant sans frais le 1.888.936.7872 ou en visitant le site www.fisherpaykel.com.
Protecteur de rebord (1)
(Si le trou des raccordements
se trouve dans une cloison
métallique, vous devez apposer le
protecteur de rebord fourni pour
éviter d'endommager le cordon
d'alimentation ou les tuyaux.)
Attache métallique (1)
(fixation du raccord pour
tuyau d'évacuation)
Ruban à l'épreuve
de l'humidité (1)
(pour prévenir les
dommages causés
par l'humidité)
Collier de serrage (1)
(fixation du raccord pour
tuyau d'évacuation)
Rondelle en
caoutchouc
pour le tuyau
d'alimentation (1)
(déjà installée)
