L 26-6 230
30

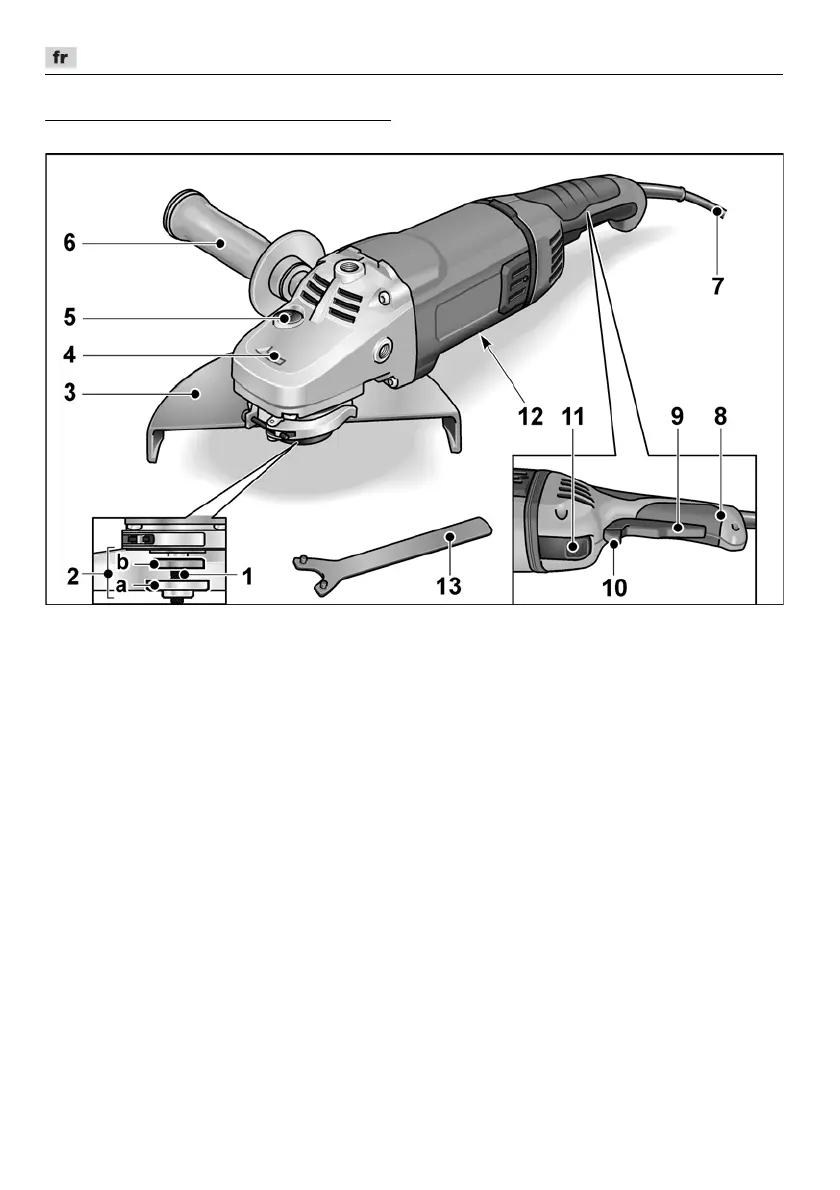

Vue d’ensemble
1 Broche
2 Flasque taraudé
a Ecrou de serrage
b Bride de serrage
3 Capot de protection à serrage rapide
4 Boîte d’engrenages
Avec sortie d’air et flèche direction-
nelle.
5 Dispositif de blocage de la broche
Ce dispositif sert à bloquer la broche
lors d’un changement d’outil.
6 Poignée SoftVib
Cette poignée peut se monter
à gauche, en haut et à droite.
7 Cordon d’alimentation électrique
de 4,0 m, terminé par une fiche mâle
8 Poignée à gâchette
9 Interrupteur
Pour allumer et éteindre la meuleuse.
10 Cran anti-enclenchement / Cran d'arrêt
Ce dispositif empêche le démarrage
involontaire de l'appareil et maintient
l'interrupteur (9) sur une position de
marche permanente.
11 Touche de déverrouillage
Elle sert à faire tourner la poignée
à gâchette (8) à 90°.
12 Plaque signalétique (non représenté)
13 Clé à ergots
