Til slutt må aggregatets sentralenhet få beskjed
om at aggregatet skal drives med vannbatteri. Det
gjøres ved å sette DIP switch nr 1 på sentralenheten i
posisjon ON (se fig. 9).
Til sist måste aggregatets centralenhet få ett
meddelande om att aggragatet kommer att drivas
med vattenbatteri. Detta görs genom att ställa DIP-
switch nr. 1 på centralenhet i läge (se fig. 9).
Alt må funksjonstestes før bruk.
Allt måste testas före användning.
The system should be tested for correct function
before use.
!

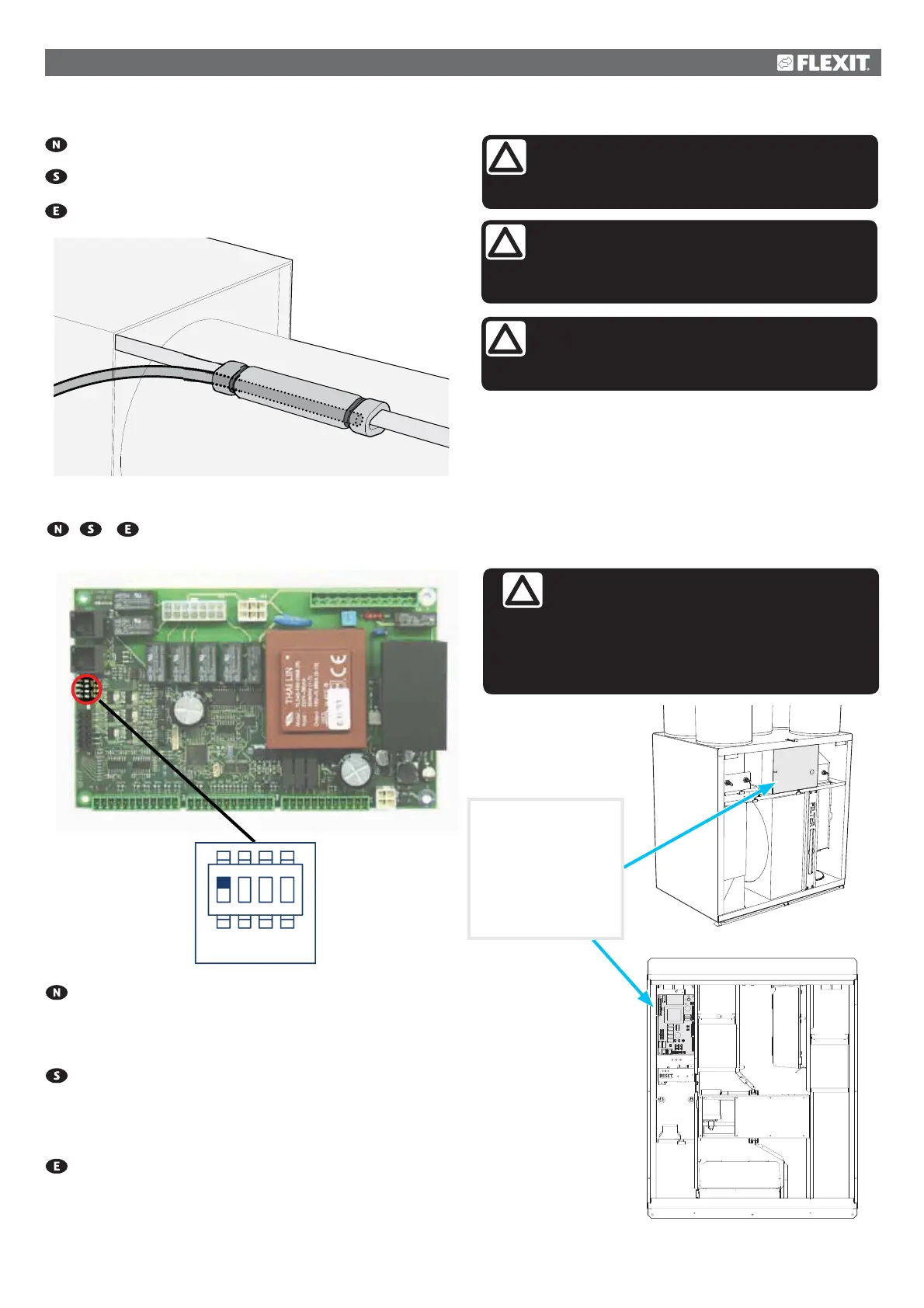

Fig. 9
Finally, the central unit must be set to work with the
water heating element. Set DIP switch no 1 on the
central unit to position ON (see Fig. 9).
DIP switch
1 2 3 4
Returvannsføler (B5)
Returvattengivare (B5)
For å unngå frost i batteriet må en returvanns-
føler (B5) monteres på vannbatterirørets retur(
hvor det kalde vannet går ut av batteriet. )
!
För att unngå frysning i batteriet måste en
returvattengivare (B5) monteras på vattenbat-
terirörets retur ( där det kalla vattnet går ut av
batteriet.)
!
Fig. 8
Return water sensor (B5)
To prevent the element from freezing, a sen-
sor (B5) must be attached to the water pipe for
outgoing water.
!
Føleren monteres med isolasjon og strips (se Fig. 8).
Givaren monteras med isolering och band (se Fig. 8).
Attach the sensor with isolation and strips (see Fig. 8).
UNI 3/4
UNI 2
Plassering av kretskort i
aggregat.
Placering av kretskort i
aggregat.
Placement of circuit board
in ventilation unit.
