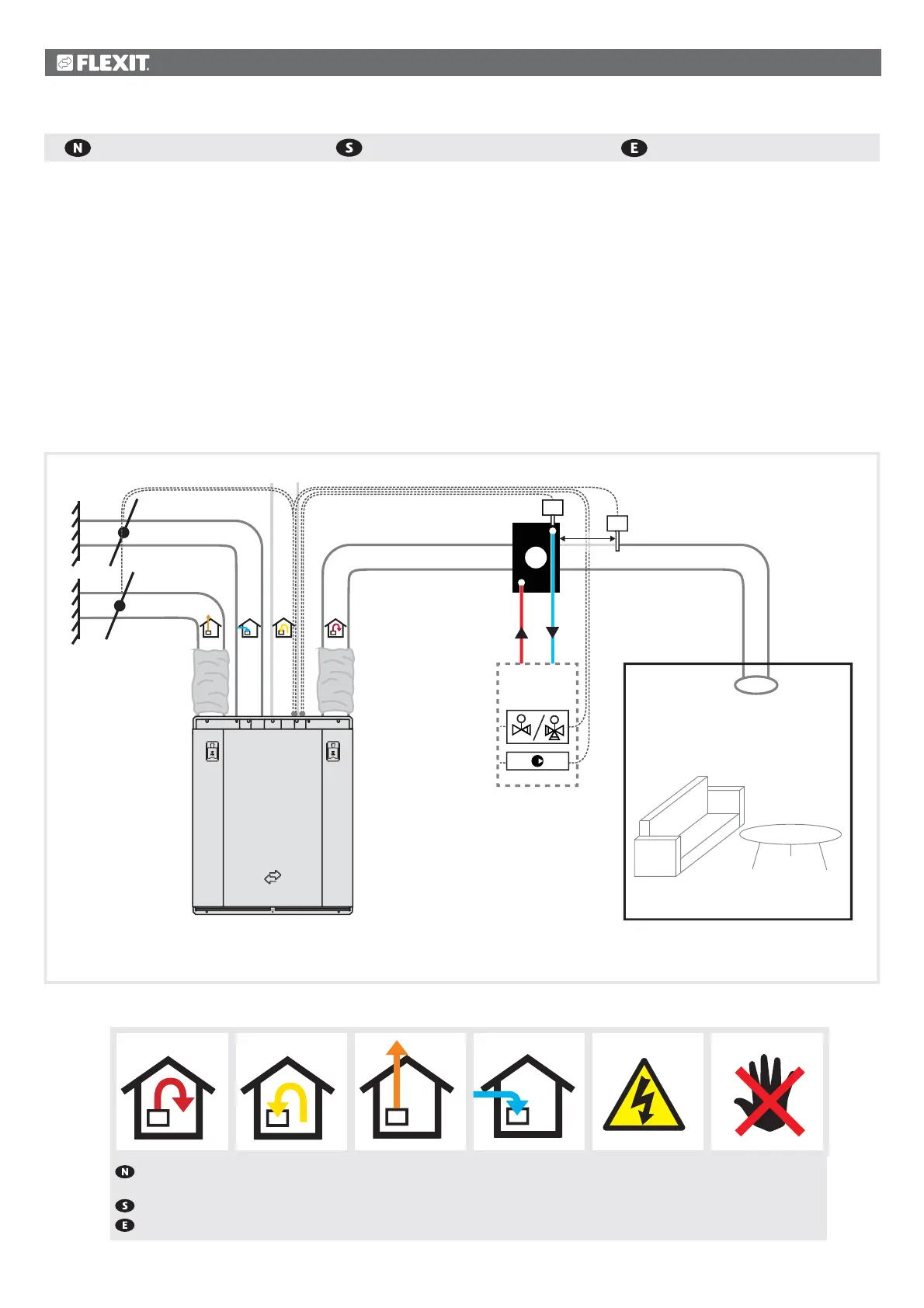

Flexit SPIRIT - Systemskisse

4
Avtrekk
Uteluft
Tilluft Avkast
Fare: elektrisk
spenning
Berøringsfare
Frånluft
Uteluft
Tilluft Avluft
Elektrisk fara Fara vid beröring
Extract air
Outdoor air
Supply air Exhaust air
Danger! electricity Danger! Do not touch
B5
B1
+
Vannkobling
TUR RETUR
M
M
1m
Ventilationsystemet ska installeras
med spjäll m/motor och returfjäder, vi
rekommenderar spjäll både på uteluft
och avluft, men minimum på uteluft.
Detta motverkar frysning vid bortfall
av värmekälla/spänningsbortfall.
Vattensystemet ska anslutas
returvattengivare B5, och cirku-
lationspump för att upprätthålla
frostskyddsfunktionen. Shuntventilen
reglerar värmen på tilluften.
Ventilasjonssystemet skal tilkobles
lukkespjeld med motor og returfjær.
Vi anbefaler spjeld både på uteluft
og avkast, men minimum på uteluft.
Dette motvirker frysing ved svikt på
varmekilde/spenningsbortfall.
Vannsystemet skal tilkobles
en returvannsføler B5 og en
sirkulasjonspumpe for å opprettholde
frostbeskyttelsesfunksjonen.
Shuntventilen regulerer varmen på
tilluften.
The ventilation system must be
connected to a damper with motor
and spring loaded closing. We re-
commend dampers on both outdoor
air and exhaust air, minimum on
outdoor air. This prevents freezing
when failure on the heat source/
supply failure.
The water system shall be con-
nected to a return water sensor B5
and a circulationpump to maintain
freezing protection function. Shunt
valve regulates heat to the supply
air.
Systemskisse Systemskiss System drawing
UNI 2 - 111538
UNI 3 - 111738
UNI 4 -110674
Se monteringsveiledningen
til aggregatet for nærmere
veiledning.
Se monteringsanvisning till aggre
-
gatet för ytterligare vägledning.
See the installation manuals to the
appropriate unit for further guidance.
