5
Générateur de tonalité PRO3000
Si vous appuyez encore sur la touche, le générateur de Tonalité se
met à l'arrêt. Le témoin lumineux s'éteint pour indiquer cet état.
Le témoin Polarité-Continuité se trouve juste au-dessus du curseur du
générateur de Tonalité. Sa fonction dépend du mode du générateur
de Tonalité :
En mode Continuité, il est unicolore (rouge) et indique s'il y a ou non
continuité.
En mode Polarité, il est bicolore (rouge et vert) et indique la polarité
d'une paire de fils sous tension continue (circuit téléphonique, par
exemple).
Le générateur de Tonalité peut exciter une paire torsadée de calibre
24 AWG sur plus de 16 km.
Remarque
Afin d'éviter que la pile 9 V ne se décharge, mettez le
générateur de Tonalité à l'arrêt et réglez le curseur sur
Tonalité lorsque vous n'utilisez pas l'appareil.
bfg02.eps

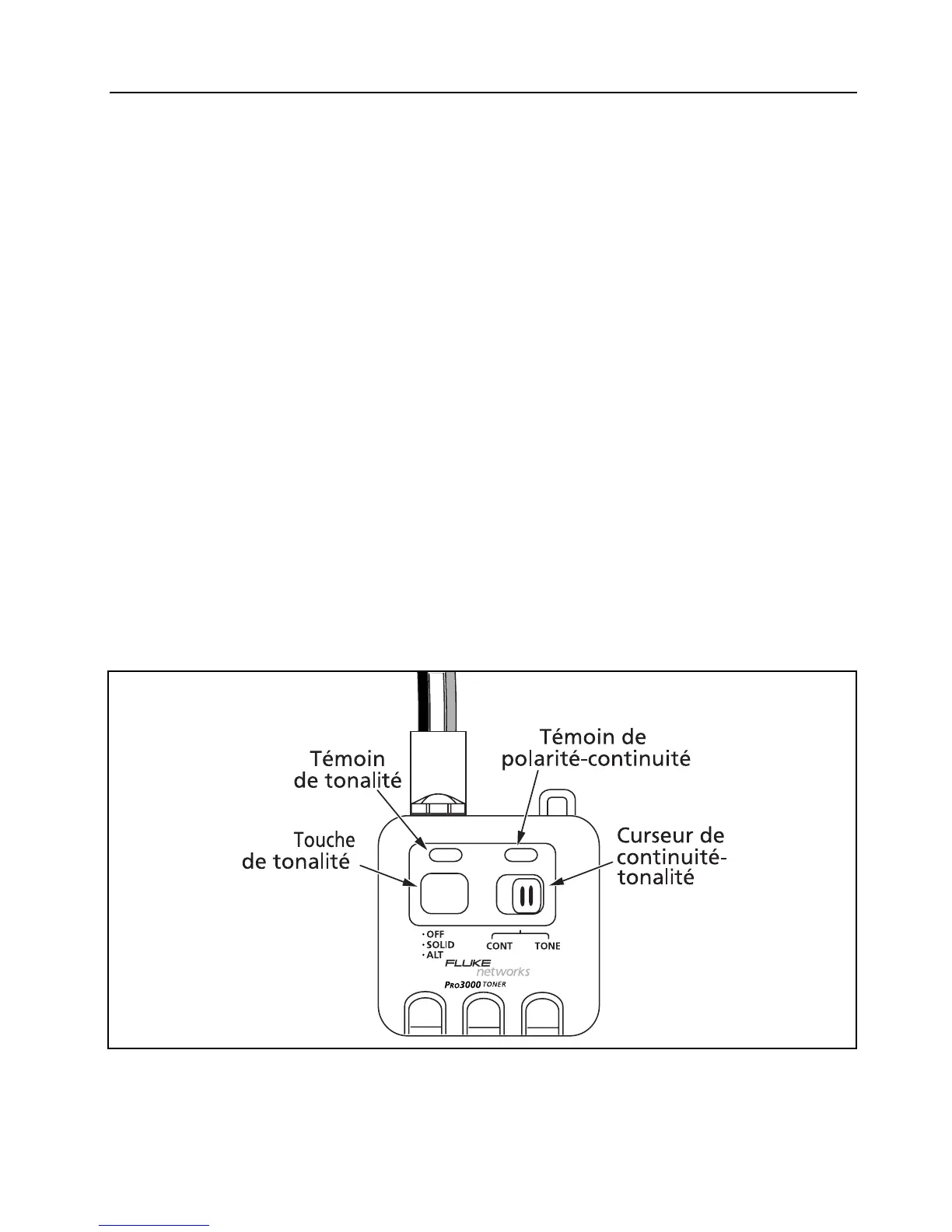

Figure 2. Générateur de tonalité PRO3000
