Seguimiento de pares
bff03.eps

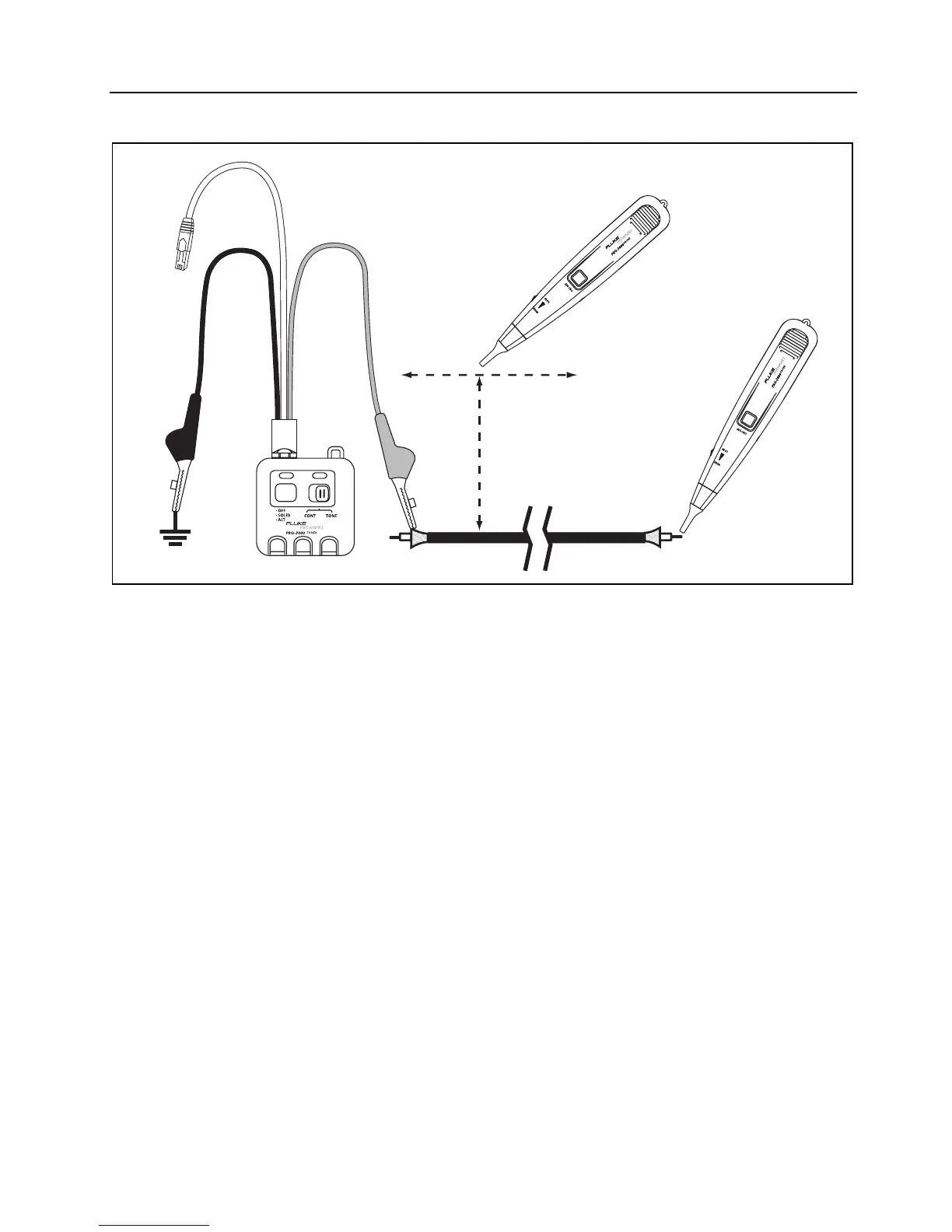

Figura 3. Seguimiento de un cable
Seguimiento de pares
Para identificar un par de conductores dentro de un cable multipar,
proceder de la siguiente manera:
1 Lleve el selector a la posición de Tono (Toner).
2 Conecte el cable rojo a uno de los conductores del par, y el cable
negro al otro conductor del par.
3 Active el generador de Tono oprimiendo el pulsador una vez
para tono continuo o dos veces para tono alternante.
4 En el extremo opuesto del cable, acerque la punta al extremo de
cada par. El par que produzca el sonido más intenso en el altavoz
de la Sonda de prueba, será el par que está buscando.
