5
Generador de tono PRO3000
•
En modo de Continuidad, el LED se enciende de un sólo color
(rojo) para indicar si hay continuidad.
•
En modo de Polaridad, el LED se enciende de dos colores (rojo y
verde) para indicar la polaridad que corresponda en pares
alimentados con corriente continua (como sería el caso de una
línea telefónica).
El tono generado puede transmitirse hasta una distancia de 16 km
en un par de tamaño 24 AWG (medida estadounidense).
Nota
Cuando el generador de tono no esté en uso, es conveniente
apagarlo y dejar el selector deslizante en la posición de Tono
para conservar la carga de la batería.
bfh02.eps

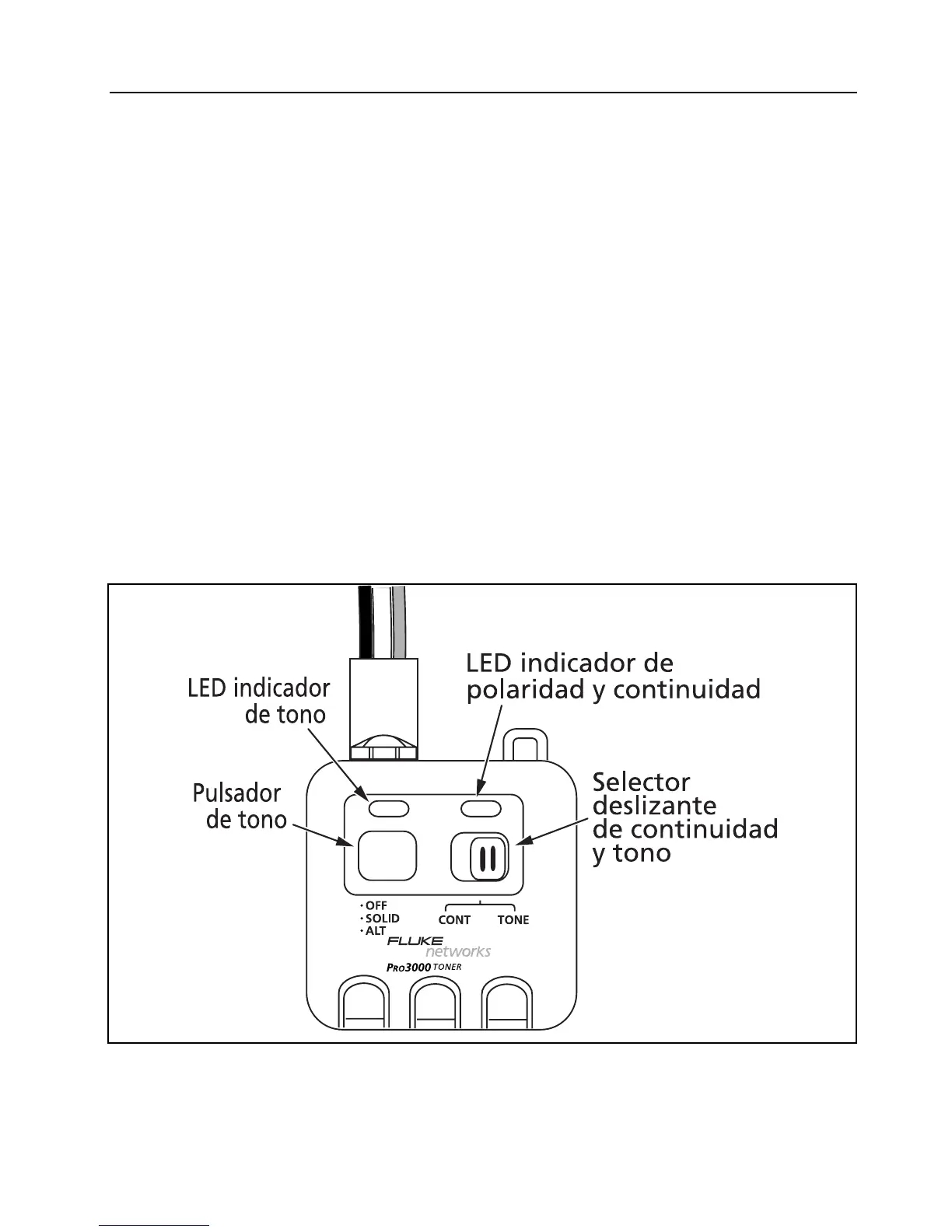

Figura 2. Generador de tono PRO3000
