Fluo DCT35IUINVR32 - Θερμική Μόνωση Της Σύνδεσης Σωληνώσεων

108
GR
Inverter DC Unità a cassetta U-match Series
35

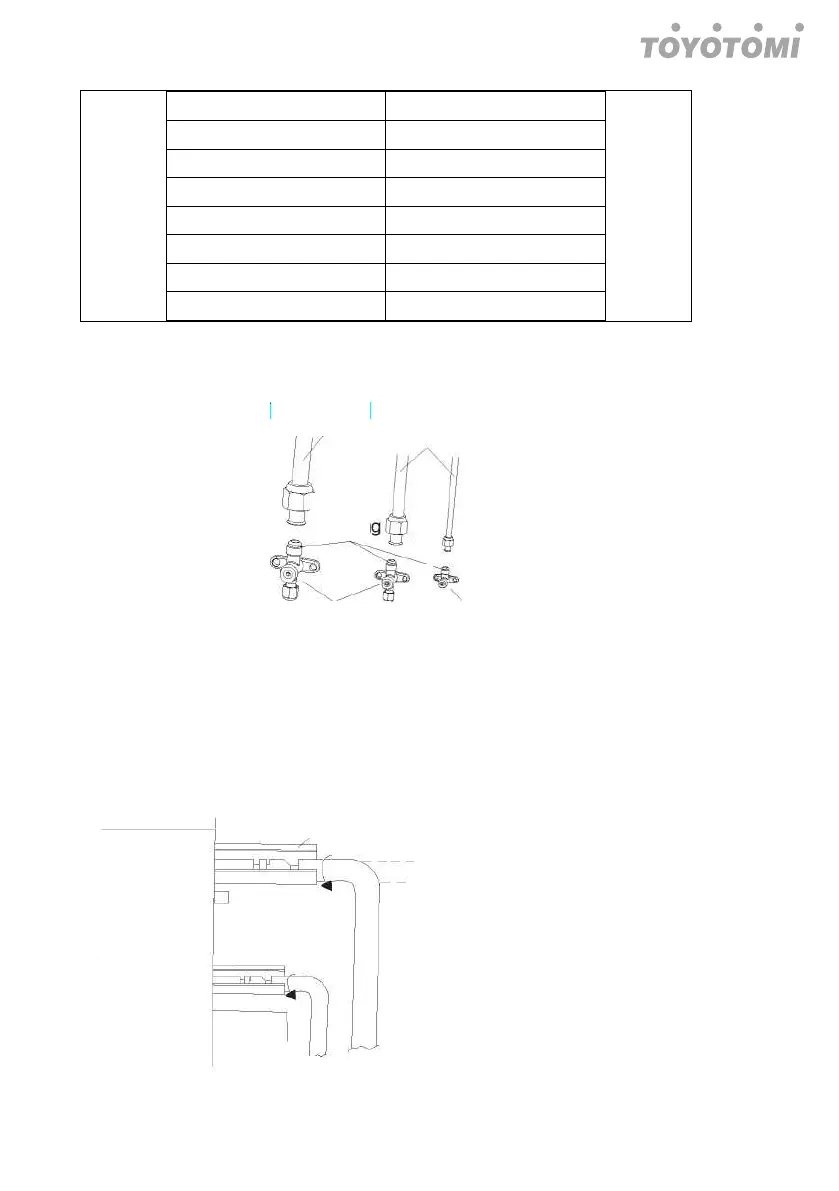

Διάμετρος σωλήνα (inches)
Ροπή σύσφιξης (Nm)
1/4
15-30
3/8
35-40
1/2
45-50
5/8
60-65
3/4
70-75
7/8
80-85
Βιδώστε το παξιμάδι του σωλήνα σύνδεσης στην εξωτερική μονάδα επάνω
στην βαλβίδα σύνδεσης. Η μέθοδος βιδώματος είναι ίδια με αυτή για την
εσωτερική μονάδα.
Tubo del gas Tubo del liquido
3.2.2.2 Θερμική μόνωση της σύνδεσης σωληνώσεων (μόνο για
την εσωτερική μονάδα)
Εφαρμόστε τη θερμομόνωση στη σύνδεση (μεγάλη και μικρή) στον σημείο
όπου βρίσκονται οι σωλήνες σύνδεσης.
Αναφορά Α
Αναφορά Α:
Καλύψτε το με θερμομονωτικό
υλικό
Αναφορά Α
Σύνδεση
σωλήνων
3οδη Βάνα
2οδη Βάνα
Σωλήνα υγρού
Σωλήνα αερίου
Θερμομόνωση
συνδέσεων πάνω
στο σωλήνα(μικρή)
Μπροστινή έξοδος
Σωλήνα υγρού
Σωλήνα αερίου
ή
ή
Θερμομόνωση συνδέσεων
πάνω στο
σωλήνα(μεγάλη)
