Inverter DC Unità a cassetta U-match Series
57

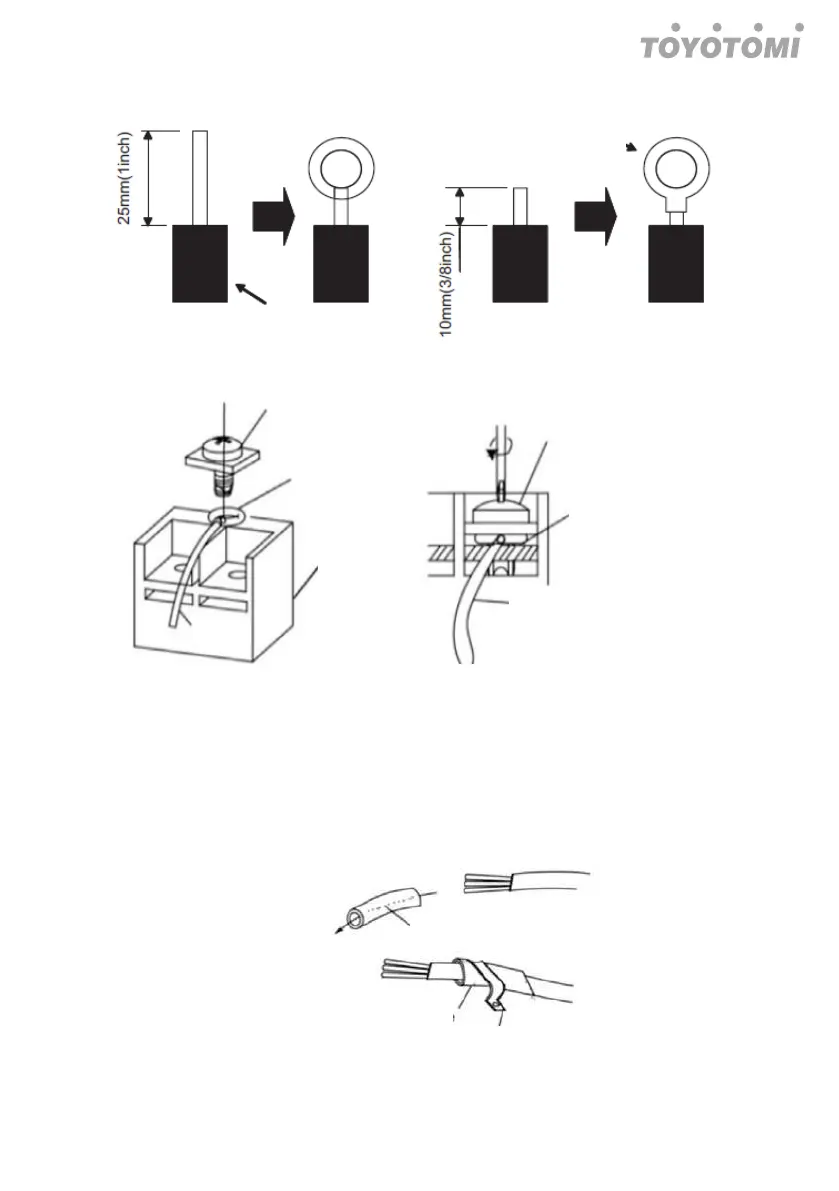

(3) Πώς να συνδέσετε το καλώδιο σύνδεσης και το καλώδιο τροφοδοσίας
Περάστε το καλώδιο σύνδεσης και το καλώδιο τροφοδοσίας μέσω του
μονωτικού σωλήνα. Στη συνέχεια, ασφαλίστε τα καλώδια με τους σφιγκτήρες
καλωδίων (όπως φαίνεται στο παρακάτω σχήμα).
Τερματικό
καλωδίου
Συμπαγές καλώδιο
Μη συμπαγές καλώδιο
Μόνωση
Βίδα με ροδέλα
Ακροδέκτης
Κλέμα
Καλώδιο
Βίδα με ροδέλα
Ακροδέκτης
Καλώδιο
Μόνωση
Μόνωση
Σφιγκτήρας
καλωδίου
