185
IT IT
Inverter DC Unità a cassetta U-match Series
26
3.2.3 Montaggio dell’unità esterna
(1) Se l’uni esterna è installata su una base solida, come il cemento,
utilizzare le viti e i bulloni M10 per fissarla e accertarsi che rimanga
eretta e a livello.
(2) Non installarla sulla sommità di un edificio.
(3) Se vibra e causa rumore, aggiungere un cuscinetto in gomma tra l’unità
e la base di appoggio.

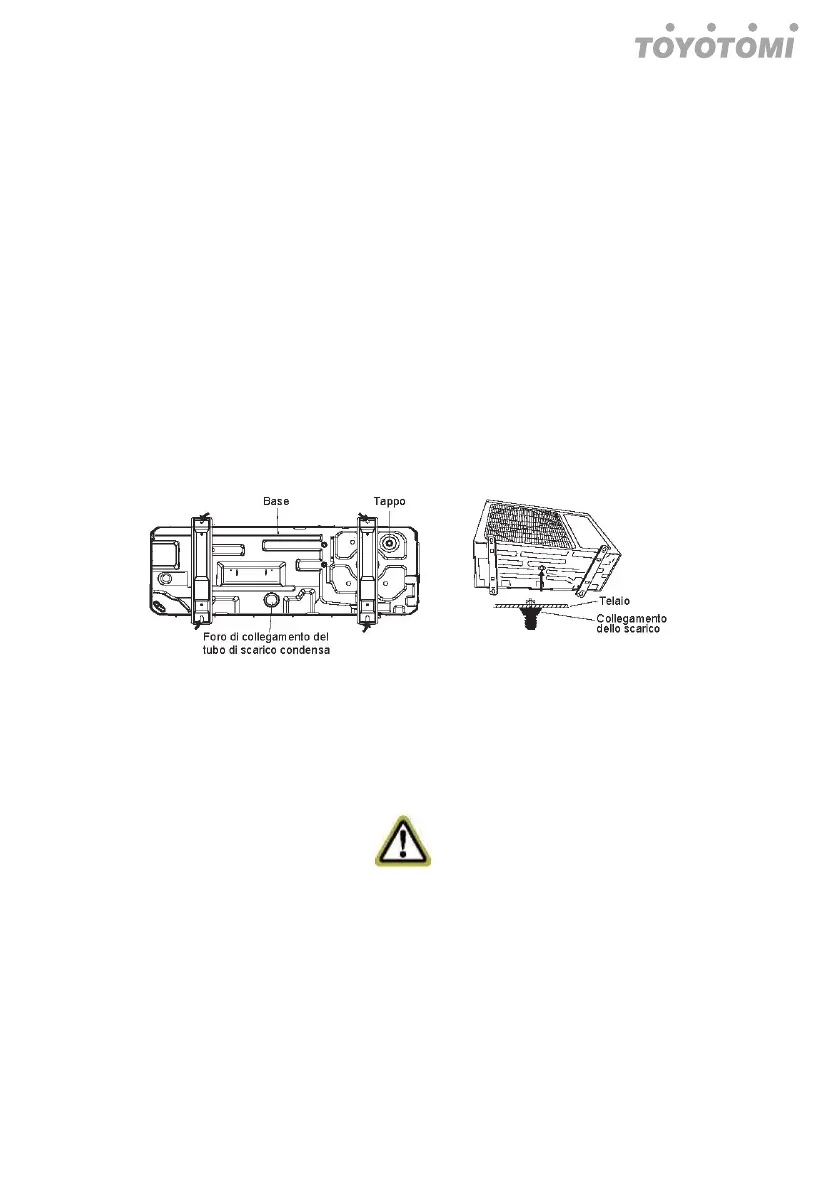

(4) Quando l’unità esterna è in riscaldamento o sbrinamento, occorre
scaricare l’acqua. Quando si installa il tubo di drenaggio, collegare il
connettore di drenaggio in dotazione al foro di drenaggio sul corpo
dell’unità esterna. Poi collegare un tubo di drenaggio al connettore (se si
utilizza il connettore di drenaggio, l’unità esterna deve essere ad almeno
10 cm dalla base di installazione). Vedere il disegno sotto riportato.
3.2.3 Installazione sul tubo di collegamento
3.2.3.1 Indicazioni e requisiti di installazione del tubo di
collegamento
I
AVVERTENZA
1. L’unità interna utilizza giunzioni speciali che non possono essere smontate.
Il metodo di installazione è lo stesso delle giunzioni normali. Tuttavia, dato
che le giunzioni non possono essere rimosse, se la connessione non è
corretta e causa perdite, le giunzioni devono essere tagliate e saldate
nuovamente.
2. Il dado a prova di rimozione deve essere collegato all’unità interna.
