192
IT
Inverter DC Unità a cassetta U-match Series
33

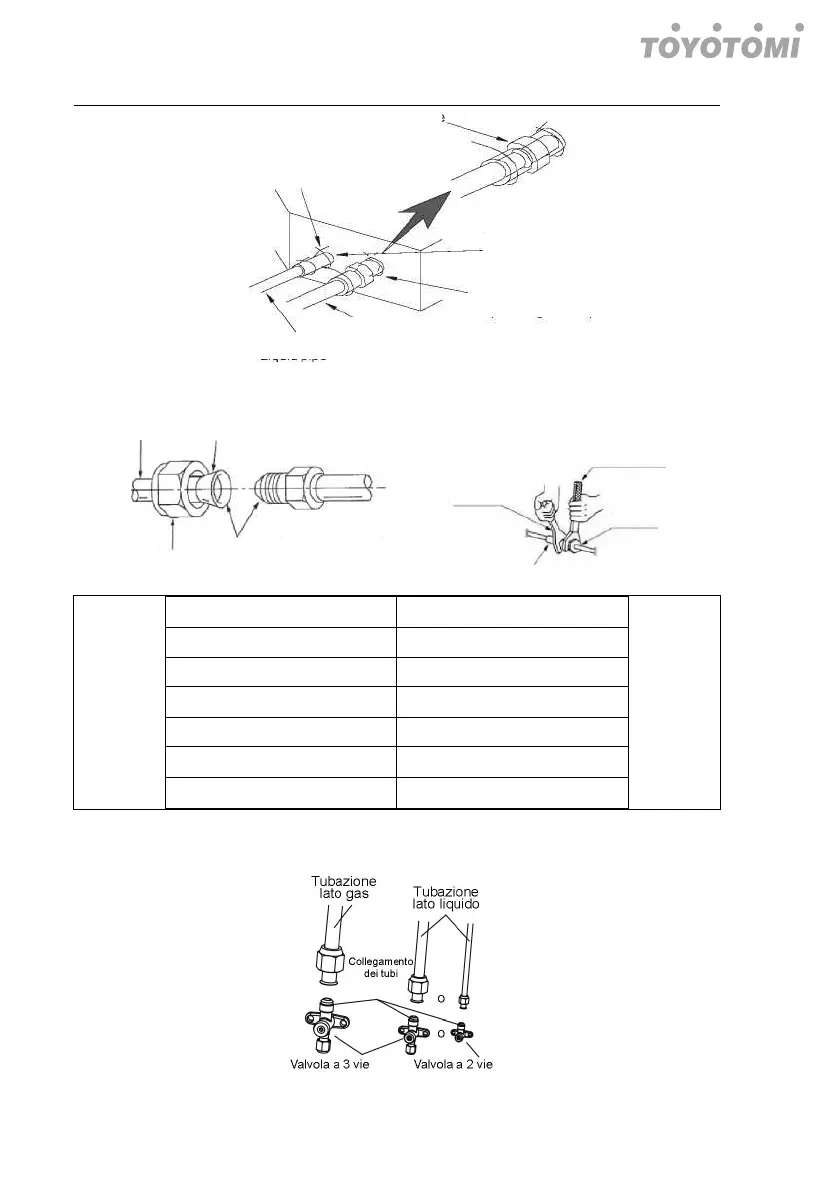

Diametro del tubo (pollici) Coppia di serraggio (Nm)
1/4 15-30
3/8 35-40
1/2 45-50
5/8 60-65
3/4 70-75
7/8 80-85
Avvitare il dado svasato del tubo di collegamento svasato alla valvola
dell’unità esterna.
Il metodo per avvitare il dado svasato è lo stesso dell’unità interna.
Olio applicato (per ridurre attrito con dado svasato)
Chiave dinamometrica
Dado svasato
Chiave
Dado svasato
Olio applicato (migliora la tenuta)
Tubo di rame
Spugna
Dispositivo di fissaggio filettato (x4)
Guaina termoisolante
(per il tubo liquido)
Guaina termoisolante
(per il tubo
gas)
Tubo ingresso gas
Tubo liquido
Giunzione tubi
