Inverter DC Unità a cassetta U-match Series
41
(11) C’è un adesivo sul lato isolante per cui dopo aver tolto la carta
protettiva può essere direttamente attaccato sul tubo di scarico.
3.2.5.2 Parte esterna tubo scarico
(1) Se l’unità esterna è più in basso rispetto a quella interna, disporre il tubo
in base al seguente schema.
1) Il tubo di scarico deve essere posizionato sul terreno e la sua
estremità non dovrebbe essere immersa in acqua. L’intero tubo
dovrebbe essere sostenuto e fissato al muro.
2) Avvolgere nastro isolante dal basso verso l’alto.
3) Tutto il tubo dovrebbe essere avvolto con nastro isolante e fissato
al muro con fascette.

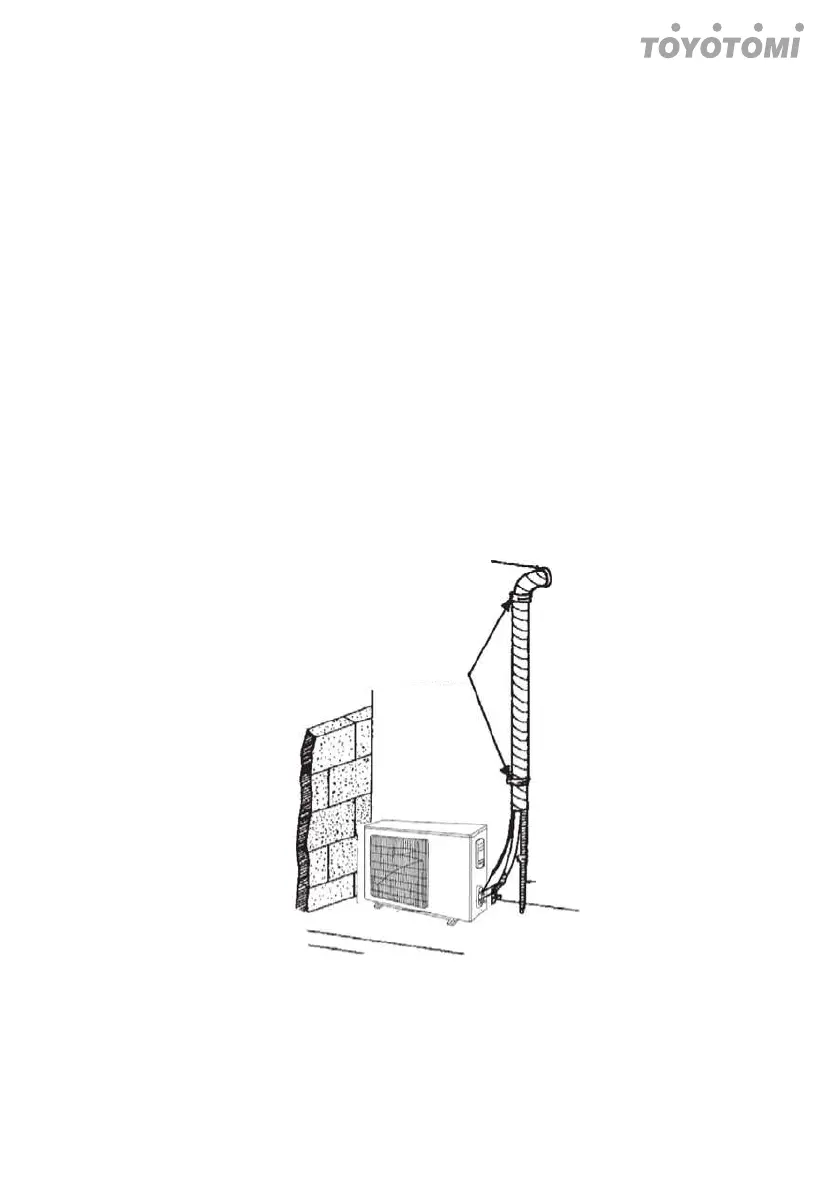

2) Se l’unità esterna è più in alto rispetto a quella interna, disporre il tubo in
base al seguente schema.
1) Avvolgere nastro isolante dal basso verso l’alto.
2) Tutto il tubo dovrebbe essere avvolto per evitare il ritorno acqua nel
Fascetta
Sigillato
Tubo di
scarico
Uscita scarico
Tappo di scarico
Tappo di scarico
Unità
