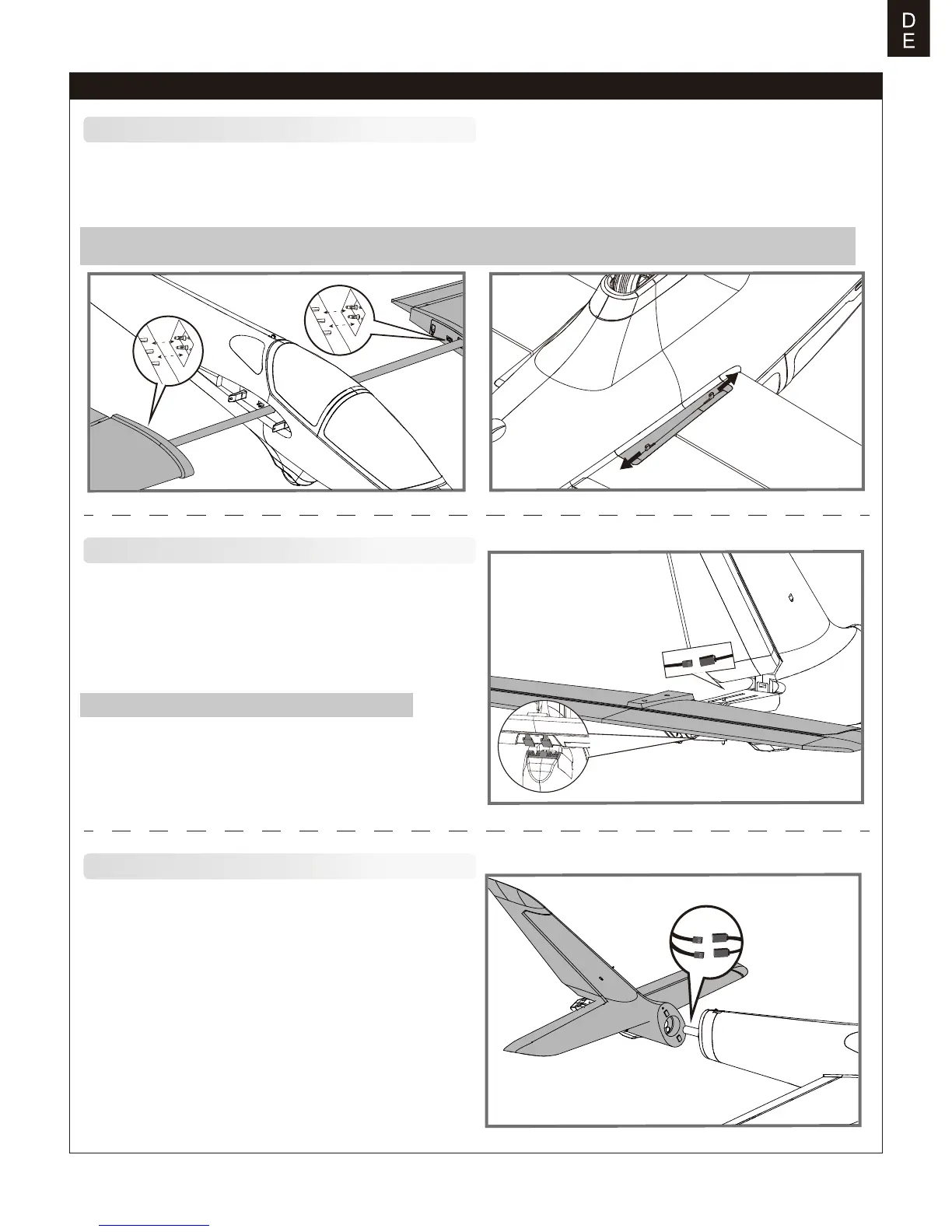

Montage des Flügels
Montage des Seitenleitwerks
Montage des Höhenruders
13
Montage des Modells
Stellen Sie sicher, dass das Ruderhorn wie abgebildet nach unten
1. Schieben Sie den Flächenverbinder wie abgebildet in den Rumpf und stecken dann die beiden Flügelhälften auf den
Flächenverbinder bis zur Flügelaufnahme am Rumpf.
2. Sichern Sie beiden Flügelhälften mit dem Schnappverschluss am Rumpf. Die Flügel sind erfolgreich gesichert, wenn Sie ein
Klicken hören.
Hinweis: Stellen Sie sicher, dass die Schnappverriegelung richtig sitzt und die Anschlüsse auf beiden Seiten exakt und fest
angebracht sind.
zeigt. Stecken Sie das Höhenleitwerk vorsichtig in die Öffnung
des Seitenleitwerks bis ein klicken zu hören ist.
Hinweis: Verbinden Sie die Servostecker im Rumpf.
1. Schieben Sie das Verbindungsrohr in den Rumpf. Positionie-
ren Sie nun das gesamte Heckleitwerk vorsichtig am Rumpf.
2. Verbinden Sie die Höhen- und Seitenruderservostecker mit
den entsprechenden Verlängerungskabeln im Rumpf.
