大舵面
小舵面
舵角 摇臂
a.
b.
c.
d.
e.
f.

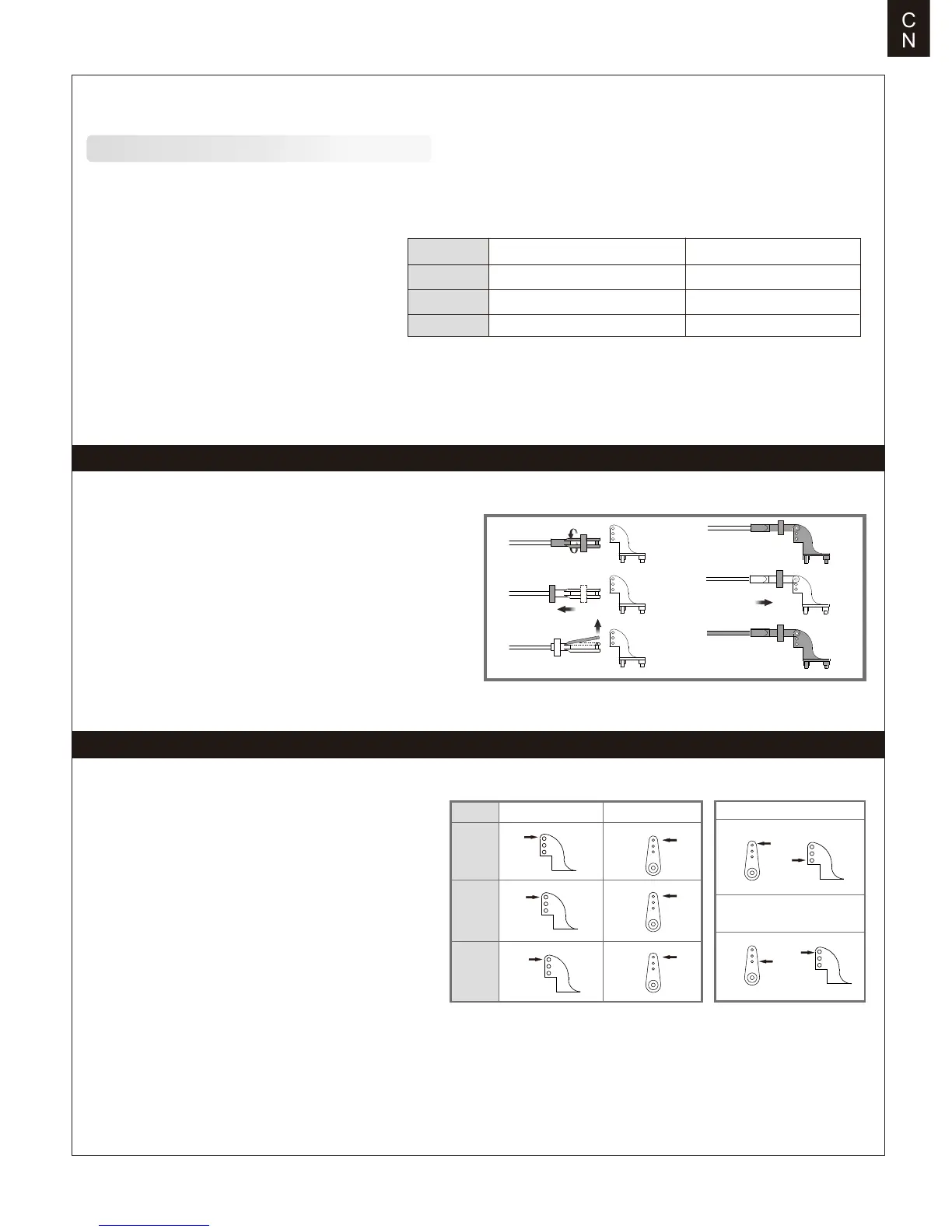

推荐舵面行程
CN
球头安装方式
1. 保证舵机为回中状态，将连接杆夹头调整到合适位置。
2. 将 O 型圈移开，打开夹头，将夹头安装到舵角孔位。
3. 将 O 型圈移回相应位置，锁紧夹头。
舵角和舵机摇臂安装
图示是舵角和舵面摇臂的出厂设置。首飞建议用出厂设置
的小舵角飞行。首飞后，可按图调整舵角。
大 小
升降舵
副翼舵
方向舵
20mm up / dowm 16mm up / dowm
12mm up / dowm
20mm left / right
18mm up / dowm
24mm left / right
温馨提示：首飞建议用小舵面行程
平尾
垂尾
副翼
