3
日本語

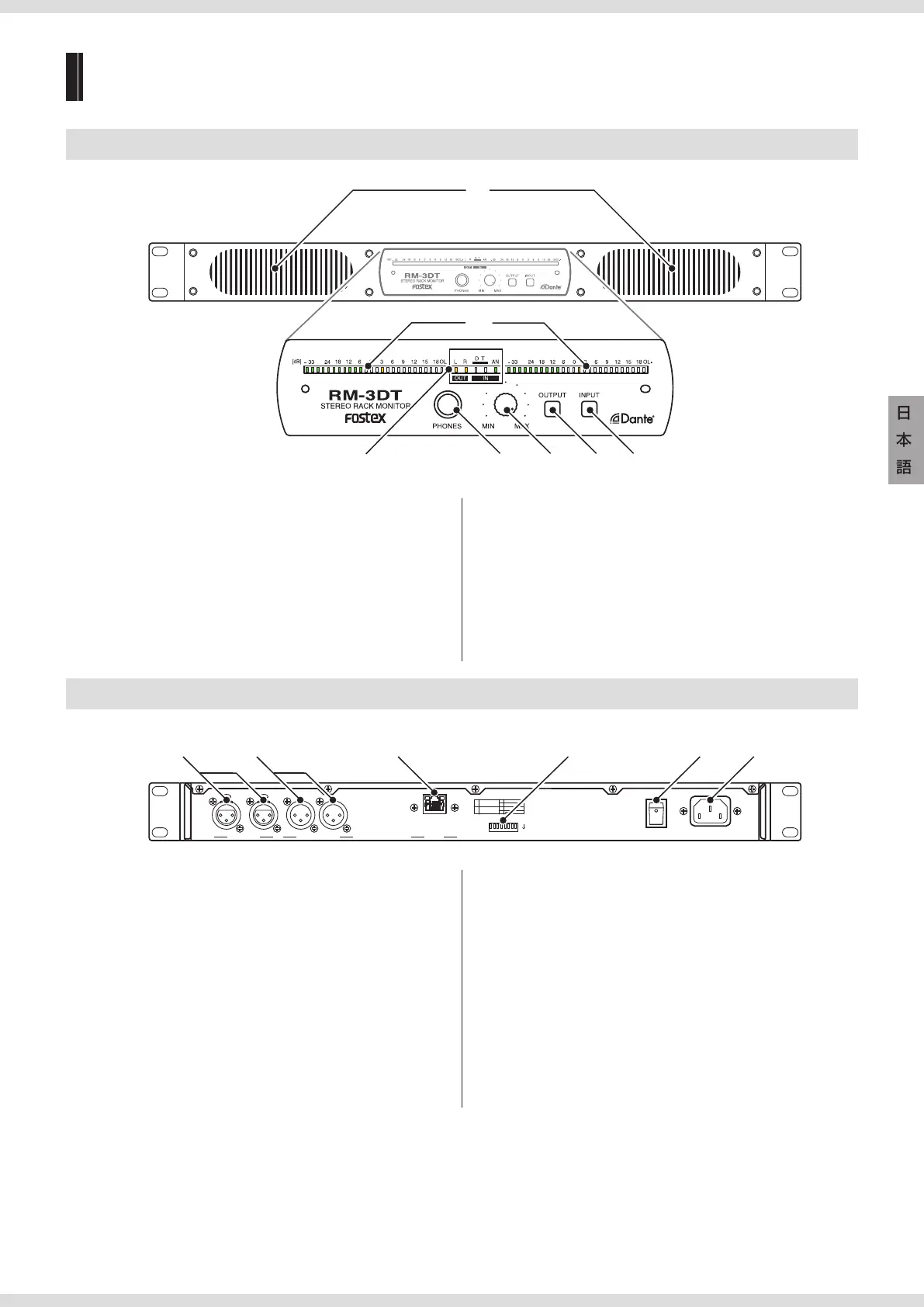

各部の名称
■ フロントパネル
②
①スピーカー
[PHONES]端子にヘッドホンが接続されているときは、
スピーカーからは出力されません。
②レベルメーター
③ステータス表示
④[PHONES]端子
⑤ ボリュー ム つ ま み
⑥ ミュート ボ タ ン
約1秒間押すとモニター出力がミュートされ（
⇨
6ページ）、
もう一度短く押すと解除されます。
⑦[OUTPUT]スイッチ
⇨6ページ
⑧[INPUT]スイッチ
⇨6ページ
■ リアパネル
ANALOG INPUT
L
R L
ANALOG THRU OUT Dante IN
12345678
DIMMER
METER
PEAK/VU
SOUND
MUTE
REF LVL
1
2
3
4
5
6
7
8
ON
POWER
ON
OFF
AC IN
R
⑨[ANALOGINPUT]端子（XLR）
⑩[ANALOGTHRUOUT]端子（XLR）
[ANALOGINPUT]端子（XLR）に入力された信号を出力し
ます。
⑪[DanteIN]端子
Dante信号を入力します。
LANケーブル（RJ45タイプ）を接続します。CAT5e以上の
イーサネット・ケーブルをご使用ください。
⑫DIPスイッチ
各種設定（⇨4ページ）を行います。
⑬[POWER]スイッチ
⑭[ACIN]端子
付属の電源コードでコンセントに接続します。
電源コードには、感電を防ぐためのアース線があります。電源
プラグをコンセントに差し込む前に、必ずアース線を接続し
てください。確実にアース接続しないと、感電の原因になりま
す。また、アース線を外す場合は、必ず電源プラグをコンセン
トから抜いた後に行ってください。また、付属の電源コード以
外は使用しないでください。
