6.

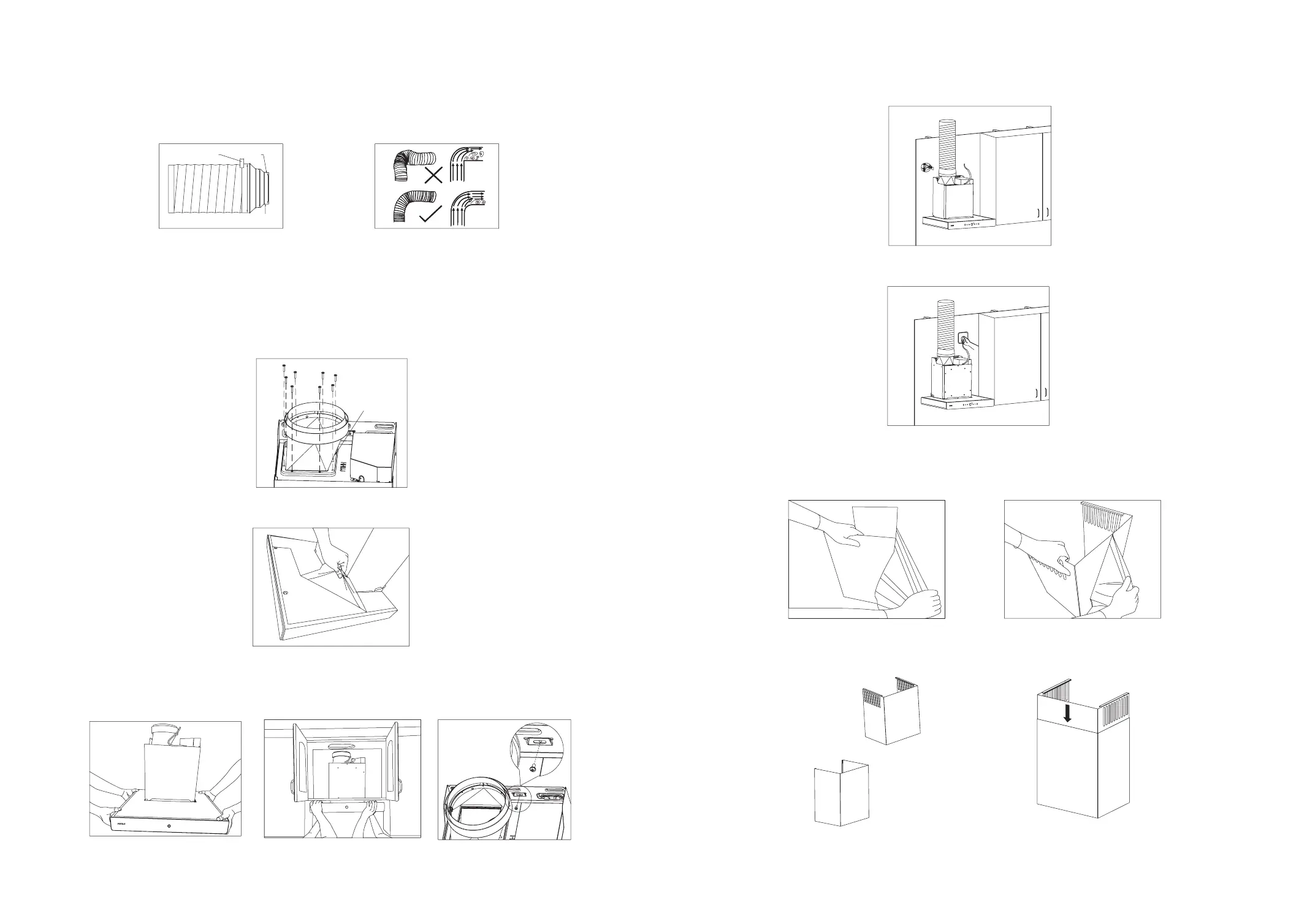

安装出风管：当公共烟道接口或墙孔大于铝箔出风管直径时，可以直接连接铝箔出风管。
公共烟道接口或墙孔小于铝箔出风管直径时，在铝箔出风管无塑料固定圈端套上风管转接口
并用胶带粘接密封。风管转接口小端有外径
140mm
和
115mm
两种规格，请根据实际情况
将小于公共烟道接口或墙孔的多余部分剪去；
Φ178
胶带 风管转接口
需剪去小于
墙孔的直径端
注意：
a.
出风管与公共烟道接口或墙孔间密封严密以防漏烟，出风管不能挤压变形、
小角度转弯；转弯数量不超过
1
个，最后须拉直并固定；
b.
公共烟道接口或墙孔直径应与出风管直径基本保持一致，不应过小，否则
会造成排烟不畅、噪音升高和风量降低等情况。
7.
安装出风罩：用
8
颗出风罩螺钉（
M4×18mm
）将出风罩及密封圈固定在主机出风口处；
斜面朝向电器盒
8.
把顶板表面保护膜撕掉；
9.
抬起主机，让风机架穿过橱柜底板，将背部挂钩孔挂入挂钩，用水平尺确认主机
水平，并用风机架螺钉（
M4×6mm
）将风机架与挂钩固定；
10.
连接、固定出风管：根据主机实际安装位置，用钢丝钳剪去多余出风管，然后用
2
颗出风管螺钉（
ST3.9x9.5
）将出风管固定在出风罩上，用铝箔胶带缠绕密封；
11.
将主机电源插头插入电源插座，启动油烟机，检查出风管与出风罩连接处是否密封完好；
12.
安装风机外罩、装饰罩（仅适用于
EMS6008-C)
；
1
）把风机外罩、装饰罩表面保护膜撕掉；
2
）将装饰罩放入风机外罩内；
装饰罩
风机外罩
