- 18 - - 19 -
外排安装

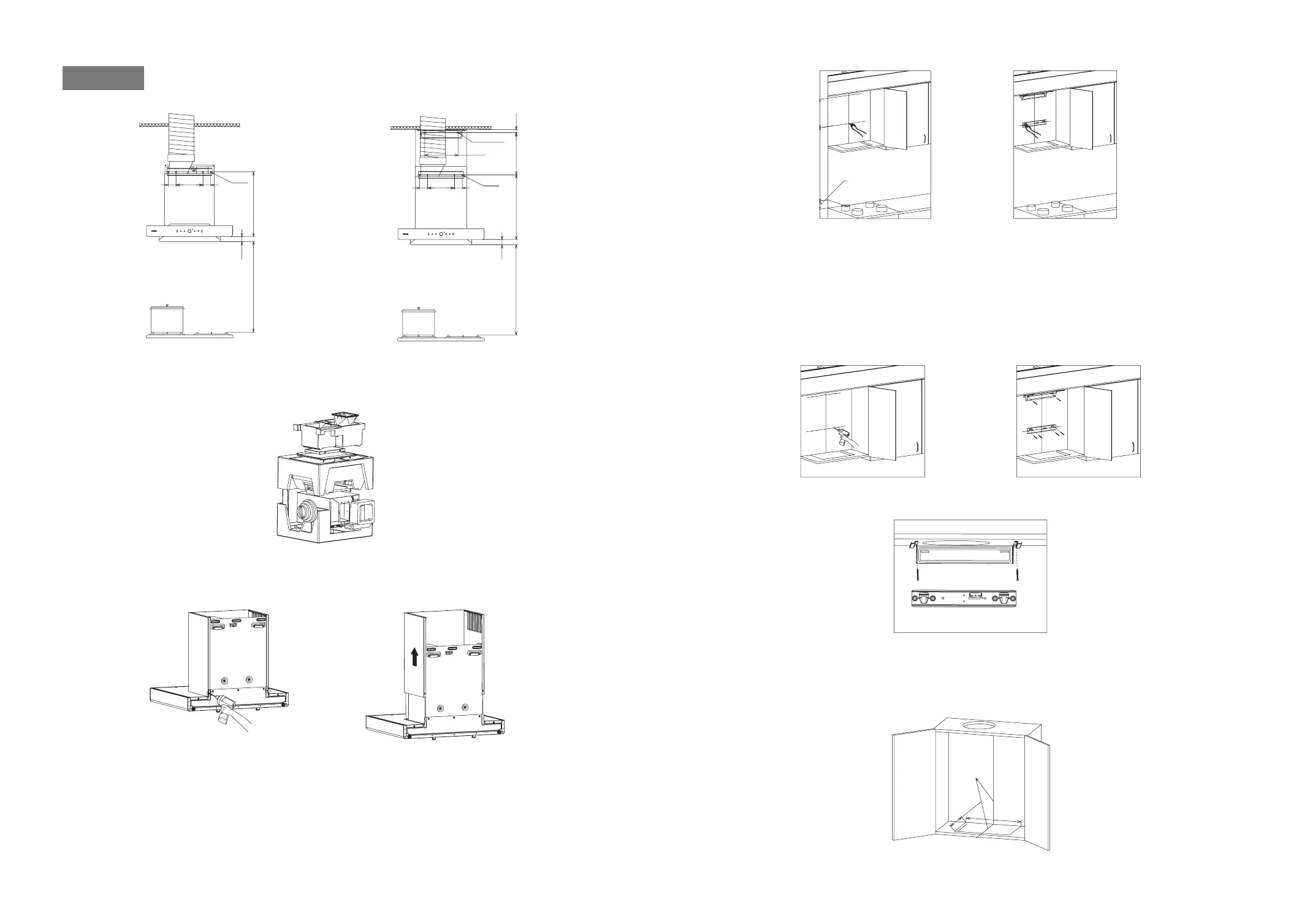

EMS6008安装尺寸图（单位：mm ） EMS6008-C安装尺寸图（单位：mm ）
36
446
54
186
54
挂钩
600~650
36
446
54
186
54
挂钩
装饰罩挂钩
230
20
156~439
600~650
警告：
请戴防护手套操作。
1.
打开包装箱拿出主机，清点装箱清单；（装箱清单见
P15
）
2.
取下风机外罩、装饰罩（仅适用于
EMS6008-C
）：用螺丝刀取下主机背后固定风机外罩的
2
颗螺钉（见
Fig.6
），然后双手抓住风机外罩和装饰罩向上将其取出（见
Fig.7
）；
Fig.6 Fig.7
3.
确认固定挂钩的位置：首先确认油烟机安装中心点，画一条垂直线的中心线，然后以炉灶上
烹饪器具的支承面为基准点在坚实的墙壁上准确确定挂钩安装位置，做好打孔标志。
主机挂钩尺寸为：炉
灶
上烹饪器具的支承面到挂钩螺钉孔
1082mm~1132mm
；
装饰罩挂钩（
EMS6008-C
专用）尺寸为：主机挂钩螺钉孔到装饰罩挂钩螺钉
156mm~439mm
；
1082~1132m
m
炉灶上烹饪器具的
支承面到台面距离
注：若发现瓷砖、大理石、玻璃等装饰板突出于挂钩安装面，则请参考
P17 “
安装注意事项
”
中第
13
点执行。
4.
固定挂钩；
1
）打孔标识处是瓷砖（大理石）：在打孔标识处用电钻打
φ8mm
孔，并埋设瓷砖膨胀管
(φ5.3×32mm)
，用挂钩螺钉
(ST4.2×36mm)
固定挂钩，并用水平尺确保挂钩水平；
2
）打孔标识处是石膏板：在打孔标识处直接用螺丝刀将石膏板膨胀管
(φ4×40mm)
拧进
墙面，然后用挂钩螺钉
(ST4.2×36mm)
固定挂钩，并用水平尺确保挂钩水平；
3
）针对
EMS6008-C
，装饰罩挂钩可用
2
颗装饰罩挂钩螺钉
(ST2.9×19mm)
固定到吊顶上。
注意：根据安装处墙壁材料的具体情况选定钻头。
5.
橱柜底板开孔：首先确认橱柜底板中心线，再根据上橱柜底板开孔尺寸（见下图）画好
开孔线，最后用割木板工具切割好上橱柜底板孔；
中心线
360
280
