- 24 - - 25 -
2.

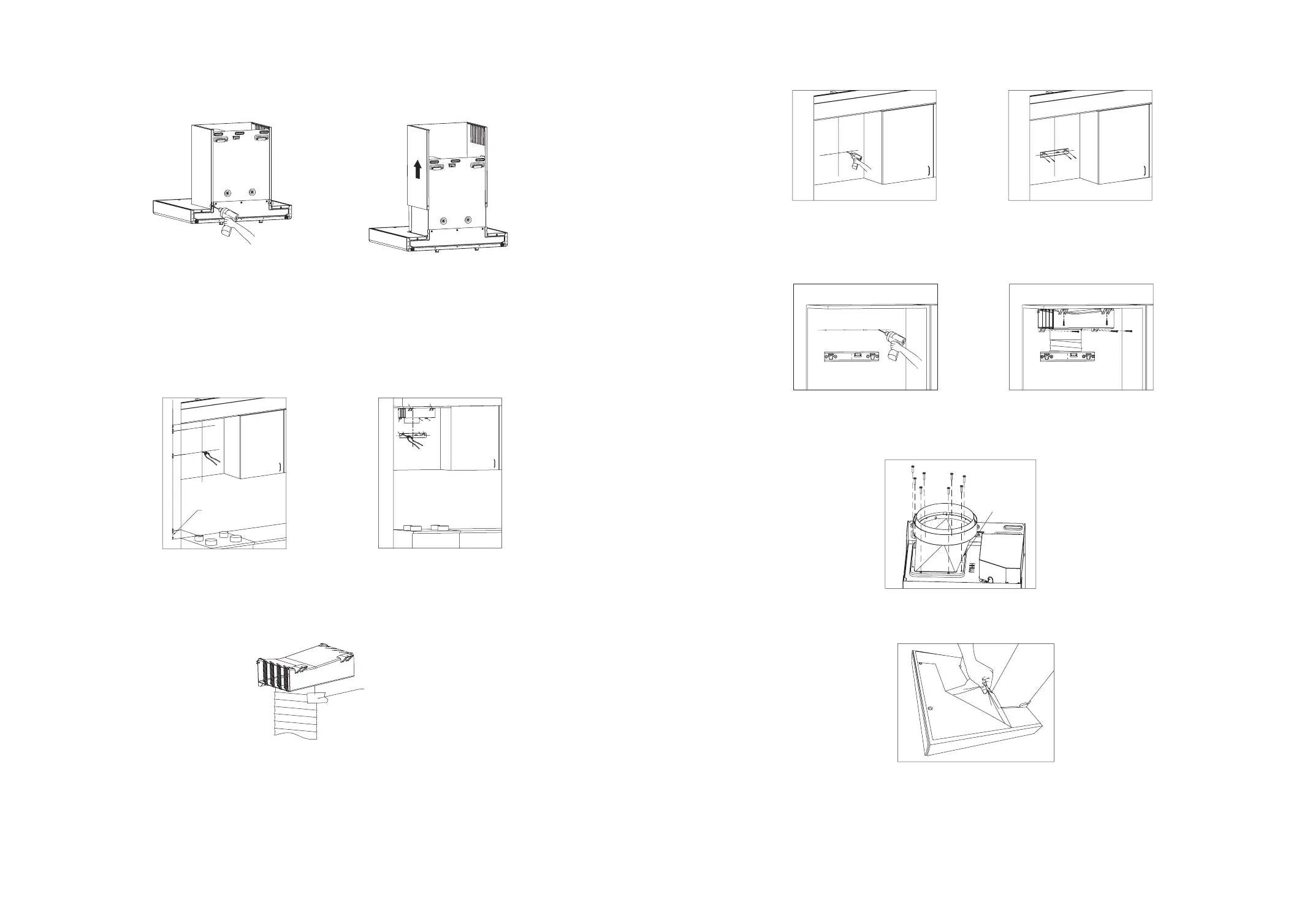

取下风机外罩、装饰罩（仅适用于
EMS6008-C
）：用螺丝刀取下主机背后固定风机外罩
的
2
颗螺钉（见
Fig.8
），然后双手抓住风机外罩和装饰罩向上将其取出（见
Fig.9
）；
Fig.8 Fig.9
3.
确认固定主机挂钩和导风箱的位置：首先确认油烟机安装中心点，画一条垂直线的中心
线，然后以炉
灶
上烹饪器具的支承面为基准点在坚实的墙壁上准确确定主机挂钩和导风箱
安装位置，做好打孔标志。
主机挂钩尺寸为：炉
灶
上烹饪器具的支承面到挂钩螺钉孔
1082mm~1132mm
；
导风箱尺寸为：导风箱顶面须贴吊顶安装，导风箱下端螺钉孔 到吊顶
118mm
，且须保证
主机挂钩螺钉孔到导风箱下端螺钉孔在
186mm~341mm
范围内；
1082~1132
炉灶上烹饪器具的支承面
到台面距离
118
①② ③④
a
b
c
ed
注： 若发现瓷砖、大理石、玻璃等装饰板突出于挂钩安装面，则请参考
P17 “
安装注意事项
”
中第
13
点执行。
4.
用铝箔胶带，将出风管固定在导风箱上；
铝箔胶带
5.
固定主机挂钩；
1
）打孔标识处是瓷砖（大理石）：在打孔标识处用电钻打
φ8mm
孔，并埋设瓷砖膨胀管
(φ5.3×32mm)
，用挂挂钩螺钉
(ST4.2×36mm)
固定挂钩，并用水平尺确保挂钩水平；
2
）打孔标识处是石膏板：在打孔标识处直接用螺丝刀将石膏板膨胀管
(φ4×40mm)
拧进墙面，
然后用挂钩螺钉
(ST4.2×36mm)
固定挂钩，并用水平尺确保挂钩水平。
6.
固定导风箱：在打孔标识处（背墙
3
处，吊顶上
2
处）直接用螺丝刀将石膏板膨胀
管
(φ4×40mm)
拧进墙面，然后用挂钩螺钉
(ST4.2×36mm)
固定导风箱；
7.
安装出风罩：用
8
颗出风罩螺钉
M4×18mm
将出风罩及密封圈固定在主机出风口处；
斜面朝向电器盒
8.
把顶板表面保护膜撕掉；
9.
抬起主机，将背部挂钩孔挂入挂钩，用水平尺确认主机水平，并用风机架螺钉
（
M4×6mm
）将风机架与挂钩固定；
