Instructions
pour le montage

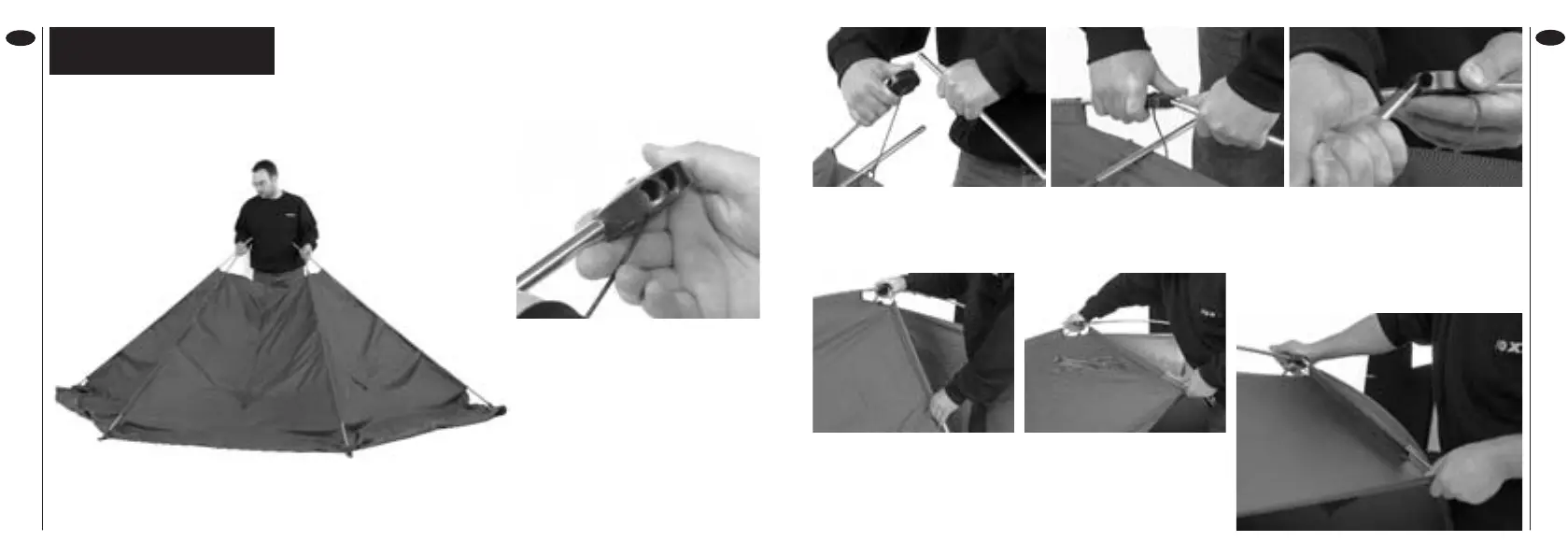

1. Etendez l’Evo en
éventail en tenant les
extrémités des
arceaux en
aluminium, comme
indiqué.
2. Les cônes solides doivent être
fixés à l’extrémité de chacun des
piquets latéraux, avec les douilles
faisant face à l’avant de l’Evo. Le
schéma montre le cône installé
sur le piquet de gauche, avec les
douilles dans la bonne position.
3. Insérez le piquet court du
milieu dans la douille opposée
au piquet latéral.
4. Tendez l’Evo et connectez
l’autre extrémité du piquet du
milieu dans la douille opposée.
5. Insérez les deux piquets
arrières dans les douilles
comme indiqué.
6. Tenez-vous face à l’Evo et prenez l’un des piquets
avants (courts). En appuyant sur le cône, insérez le piquet
dans la douille dotée d’une encoche. La meilleure
méthode de faire ceci est d’appuyer sur le cône d’une
main et d’insérer le piquet de l’autre.
7. Répétez l’opération avec l’autre
piquet avant.
