INSTALACIÓN
Instalación típica
14
INSTALACIÓN
Las aplicaciones con bomba de superficie deben tener siempre en cuenta la altura neta de succión positiva
(NPSH, por sus siglas en inglés), la presión máxima, la capacidad nominal mínima y otras especificaciones
del producto. Consulte el catálogo de productos y el Manual de ingeniería de bombas industriales y de irri-
gación FPS en www.franklinwater.com
.
IMPORTANTE: Consulte al fabricante del motor sobre los peligros, la instalación, el funcionamiento y el
mantenimiento del motor.

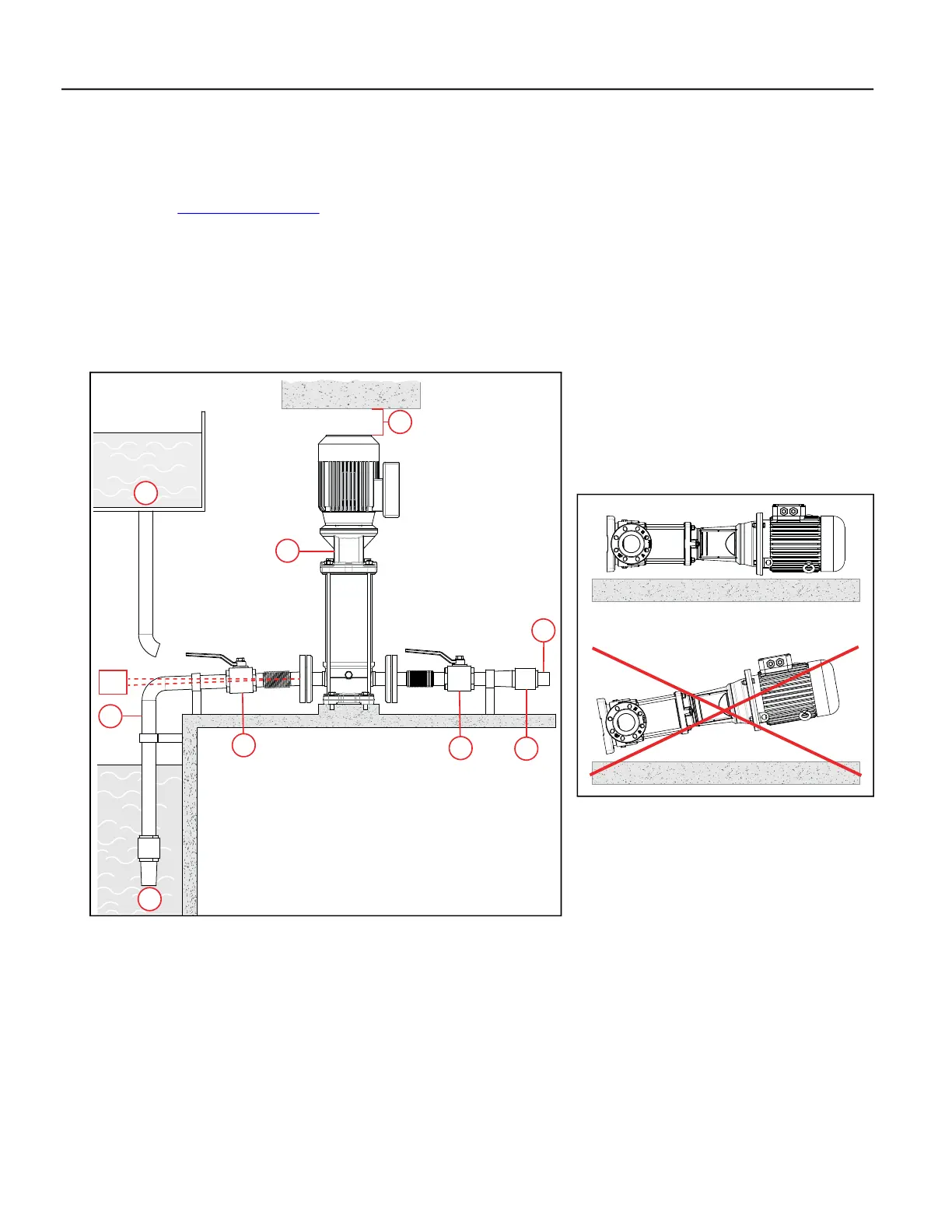

Instalación típica
IMPORTANTE: Siempre instale la bomba-motor verticalmente, con el motor por encima de la bomba,
excepto en instalaciones horizontales con el apoyo correcto.
00102477 11/2013
4
6
1
3
5
2
5
2°
7
8
1 Serie VR 3 Línea de descarga 5 Válvula de compuerta 7 Instalación de succión inun-
dada
2 Espacio libre mínimo de 4 pulgadas
(10cm)
4 Válvula de retención 6 Línea de succión 8 Instalación de elevación por
succión
