INSTALLATION
Installation typique
24
INSTALLATION
Les applications des pompes de surface doivent toujours tenir compte de la charge nette absolue à l’aspira-
tion, de la pression maximale, de la capacité nominale minimale et d’autres spécifications du produit.
Consultez le catalogue de produits et le manuel d’ingénierie des pompes industrielles et d’irrigation FPS sur
www.franklinwater.com
.
IMPORTANT : Reportez-vous au fabricant du moteur pour en savoir plus sur les risques liés au moteur, l’ins-
tallation, le fonctionnement et l’entretien.

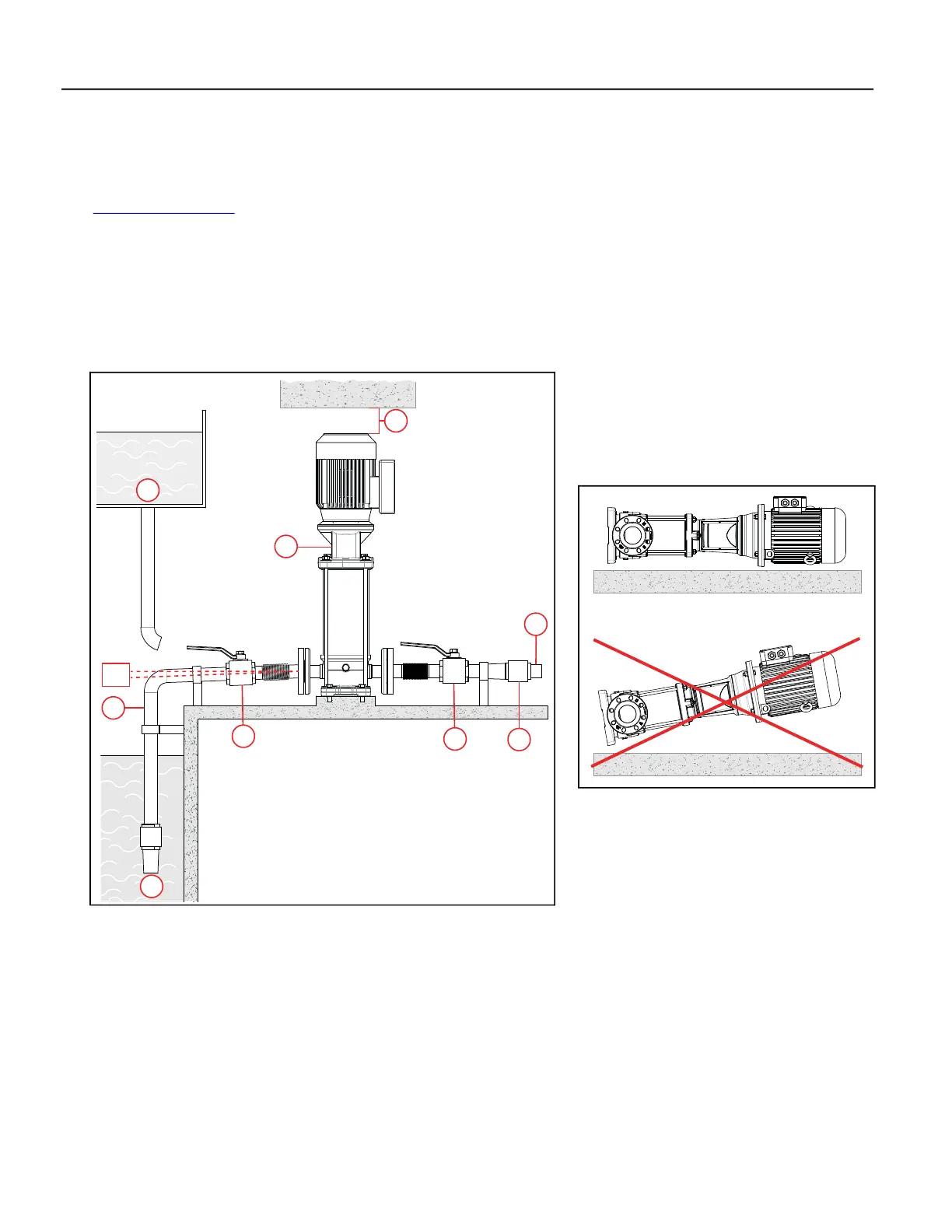

Installation typique
IMPORTANT : Installez toujours le moteur de pompe verticalement, avec le moteur au-dessus de la pompe,
sauf dans le cas d’une installation horizontale correctement soutenue.
00102477 11/2013
4
6
1
3
5
2
5
2°
7
8
1 SérieVR 3 Conduite de décharge 5 Clapet de la vanne 7 Installation avec aspiration submergée
2 Espace libre de 10cm (4po)
minimum
4 Clapet antiretour 6 Conduite d’aspiration 8 Installation avec hauteur d’aspiration
