ITALIANO
tatti magnetici), WL04SEL (sirena), WL04RF (rivelatore di fumo) e WL04TC (telecomando). Tutti i dispositivi possono essere
raggruppati in base alla funzionalità, collocazione oppure una combinazione di entrambi in un massimo di 4 zone. Ogni zona
dispone di una propria uscita configurabile come normalmente chiusa o a doppio bilanciamento (per centrali Fracarro). Nel
primo caso verrà comunicata solo l’informazione di allarme mentre, nel secondo caso, si avranno tutte le informazioni di
allarme e apertura contatto tamper dei dispositivi associati a tale zona. L’interfaccia dispone di due uscite supplementari
atte alla segnalazione degli eventi di “batteria bassa”, “perdita dispositivo” e “tamper” e di tre ingressi dedicati ai segnali di
reset dei rivelatori di fumo, attivazione della sirena esterna wireless e ingresso di stato della centrale per la visualizzazione
dell’inserimento sul telecomando WL04TC. In questo modo la centrale filare potrà gestire completamente tutti i nuovi di-
spositivi wireless.
NOTA: É possibile collegare fino a 2 sirene WL04SEL o una sirena e un combinatore telefonico WL04GSM.
COLLEGAMENTI

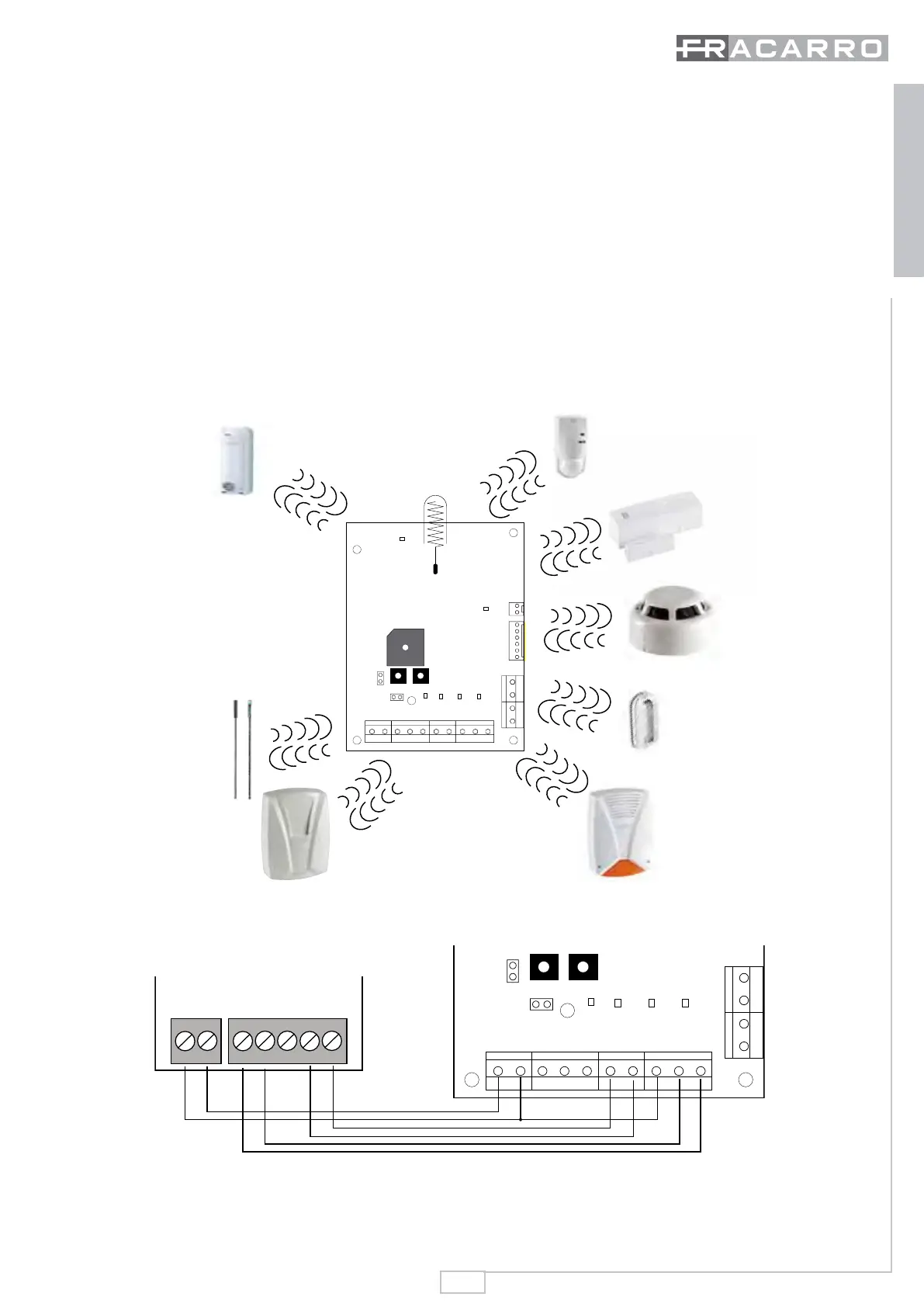

L’interfaccia filo radio MOD-WL04 può essere utilizzata per aggiungere dei dispositivi wireless della serie DEFENDER WL a
una centrale filare anche preesistente.
Collegamento a una centrale filare:
Lo stesso tipo di collegamento può essere utilizzato sia con centrali che dispongono di ingressi configurabili come normal-
mente chiusi che a doppio bilanciamento.
WL04IR
WL04SEL
WL04TC
WL04RF
WL04MM
WL04MB
WL04MM2
WL04MB2
WL04BL100 EX
WL04BL200 EX
WL04IR EX
WL04GSM
MOD-WL04
LED
LED
Sounders
BUZZER
AC/DC In1 In2 In3 Z1 Z2 GND Z3 Z4
Jumper
MODE
Z1 Z2 Z3 Z4
LEARN RESET
OUT1
COMM
OUT2
TMPR
Jumper
JP
Collegamento a una centrale con ingressi normalmente chiusi:
AC/DC In1 In2 In3 Z1 Z2 GND Z3 Z4
Jumper
MODE
Z1 Z2 Z3 Z4
LEARN RESET
OUT1
Jumper
JP
OUT2
GND
+B
L4
L3
GND
L2
L1
Nel caso si stia collegando il modulo MOD-WL04 ad una centrale d’allarme filare che gestisca solamente ingressi normalmente
chiusi rimuovere il jumper MODE del modulo. Utilizzando questo tipo di connessione, nei morsetti relativi alle 4 zone disponibili,
saranno presenti le informazioni di allarme dei rivelatori mentre, nell’uscita Out2 tutte le informazioni di perdita modulo e di tamper
dei dispositivi e del contenitore.
