ITALIANO
CARATTERISTICHE TECNICHE
Alimentazione 9 ÷ 15 Vdc
Assorbimento massimo 60 mA
Frequenza Radio (multicanale) 868,6 MHz
Distanza radio (all’aperto) max 300 m
Uscite connessione in centrale 4
Uscite segnalazioni guasti e Tamper 2
Ingressi a relé per comando sirena, reset rivelatori tecnologici e stato della centrale
3
Temperatura di lavoro -10 ÷ +50 °C
Dimensioni (lxpxh) 90x72x29 mm
FUNZIONI
Indicazione dei LED:
N° Nome Funzione
1 LED
Acceso - Alimentazione presente;
Spento - Alimentazione assente;
2 Z1÷Z4
Led indicatore di stato della zona 1÷4;
Verde – Zona chiusa
Rosso – Zona aperta
Spento – Zona senza dispositivi acquisiti
3 Snd
Indicatore di stato delle sirene
Verde - Zona con sirena o combinatore acquisito
Spento – Zona senza dispositivi acquisiti

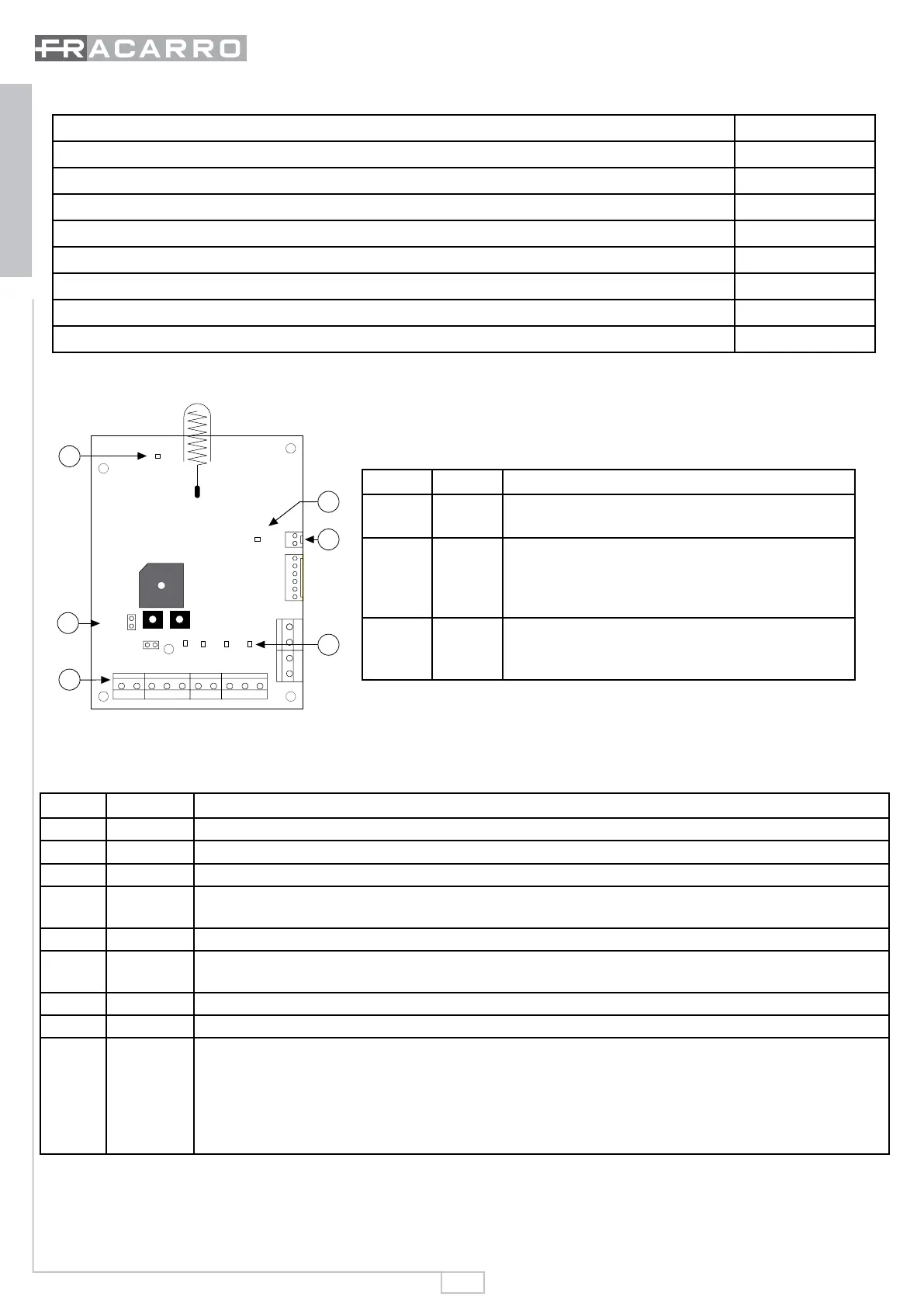

Fig.1
Indicazione ingressi e uscite:
N° Nome Funzione
4 AC/DC Alimentazione 9÷15Vdc;
4 Out1 Uscita a relé (normalmente aperto) indicante le informazioni di “Batteria bassa” ;
4 Out2 Uscita a relé (normalmente chiuso) indicante le informazioni di TAMPER e “Perdita dispositivo”;
4 In1
Ingresso per il reset dei dispositivi wireless antincendio (dare un riferimento a Negativo per almeno
2 secondi);
4 In2 Ingresso per il controllo delle sirene e combinatori wireless;
4 In3
Ingresso stato centrale. Da collegare solo in caso di utilizzo del telecomando WL04TC per l’inseri-
mento e il disinserimento di una centrale filare Defender 64;
4 Z1÷Z4 Uscite per la connessione diretta delle zone alla centrale;
5 TMPR Terminale per la connessione del TAMPER supplementare (es. Tamper della scatola di derivazione);
6 MODE
Impostazione della modalità di connessione delle zone:
a)
Jumper Inserito – le uscite Z1
÷Z4 hanno una terminazione di linea con
doppio bilanciamento (valido
solo per le centrali Fracarro): in questa modalità vengono rilevati gli allarmi TAMPER dei dispositivi indi-
candoli nella zona corrispondente.
b) Jumper Disinserito –
le uscite Z1
÷Z4 hanno una terminazione di linea con modalità NC (modalità
interfaccia universale).
DESCRIZIONE
L’interfaccia filo-radio MOD-WL04 è un dispositivo universale per l’espansione, con dispositivi del sistema wireless DEFEN-
DER WL, di sistemi di sicurezza filari esistenti. L’interfaccia comunica a mezzo di un collegamento radio bidirezionale con un
massimo di 32 dispositivi tra cui: WL04GSM (combinatore telefonico), WL04BL 100EX, WL04BL 200EX (barriere infrarosso),
WL04IR (rilevatore infrarosso), WL04IR EX (rilevatore infrarosso esterno), WL04MM, WL04MB, WL04MM2, WL04MB2 (con-
MOD-WL04
LED
LED
Sounders
BUZZER
AC/DC In1 In2 In3 Z1 Z2 GND Z3 Z4
Jumper
MODE
Z1 Z2 Z3 Z4
LEARN RESET
OUT1
COMM
OUT2
TMPR
Jumper
JP
1
4
6
2
3
5
