SPJÄLLINSTÄLLNING
Grundflöde

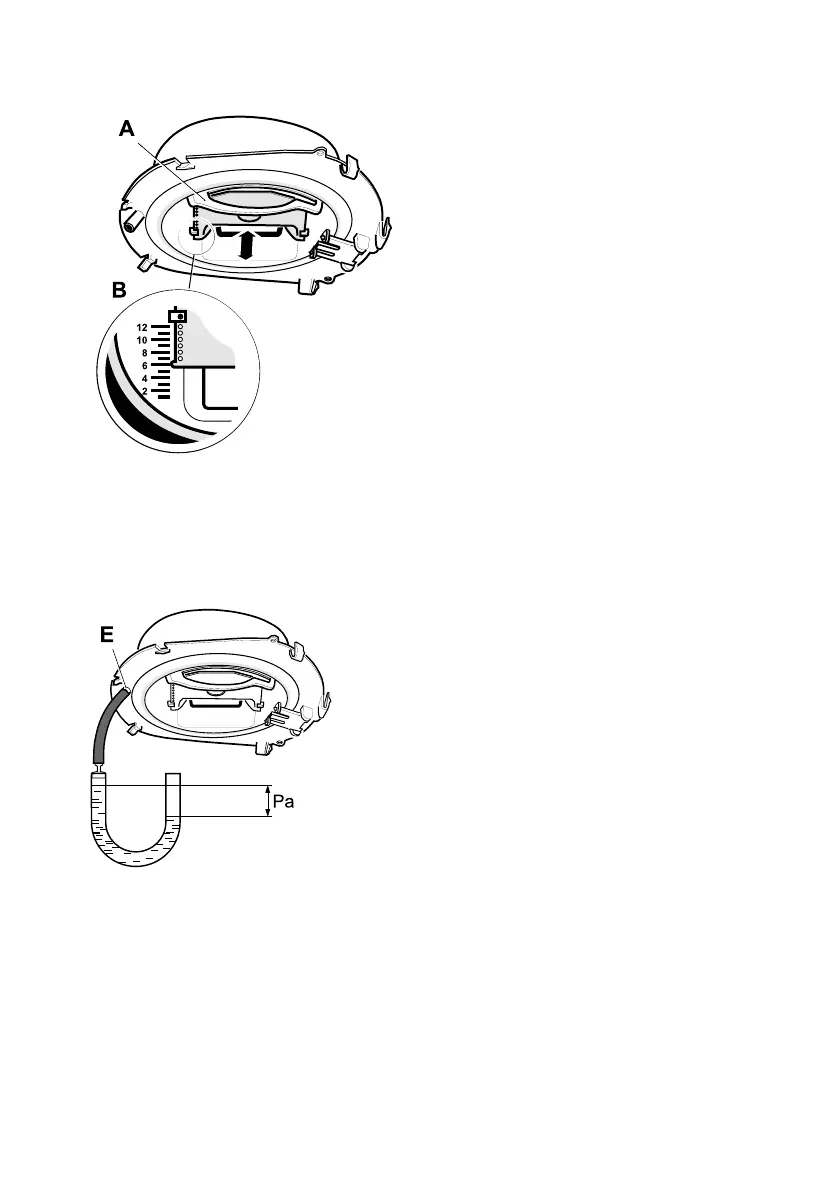

Fig.8
Grundventilationen ställs in genom att
skjutspjället A placeras i önskat läge enligt
markering B, Fig.8. (Se diagram, sidan 39.)
Tryckfallsmätning
Fig.9
Tryckfallsmätningen utföres genom att
slangen monteras på mätuttaget E i stosens
framkant, Fig.9.
