Bağlantılar

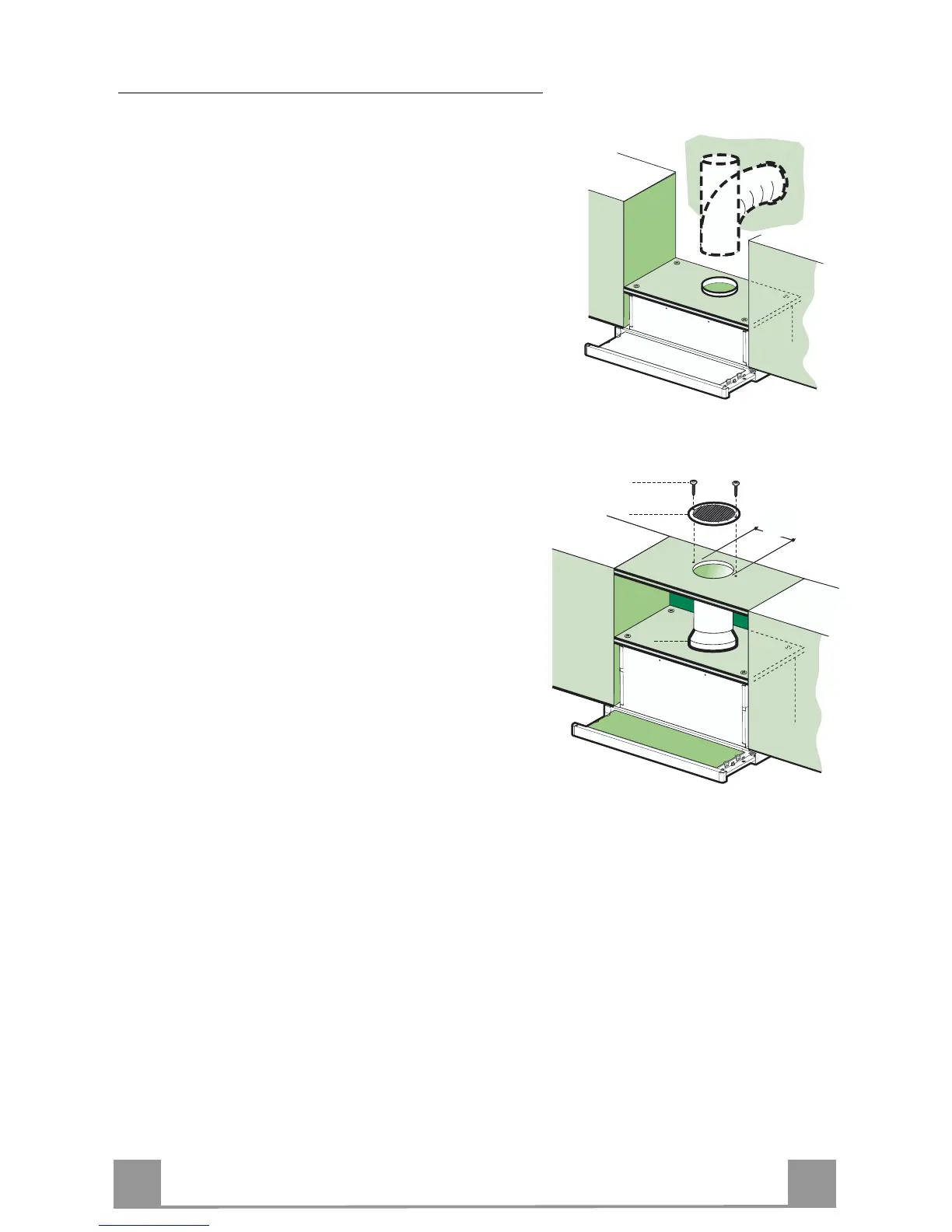

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI
Aspiratörlü modelin montajı için, davlumbaz, montörün
seçeceği 120 mm çapında sert veya esnek bir boru ile
çıkış kanalına bağlanmalıdır.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu
malzeme davlumbaz donanımıyla birlikte verilme-
miştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.
ø 120
FİLTRELİ MODEL HAVA ÇIKIŞI
• Davlumbazın üzerinde eğer mevcut ise yerleşik bu-
lunan ø 125 mm çapında bir delik açınız.
• Davlumbaz üzerindeki konsoldaki çıkış deliğine
flanşı 120 mm çapında esnek ya da sert bir boru ile
bağlayınız.
• Boruyu uygun özellikte kelepçelerle sıkınız. Gereken
malzeme cihaz donanımıyla birlikte verilmemiştir.
• Yönlendirmeli ızgarayı 8 donanımdaki 2 adet vida ile
12e (2,9 x 9,5) çıkış noktasına sabitleyiniz.
• Aktif karbonlu koku filtrelerinin mevcut oldukların-
dan emin olunuz.
8
9
125
8
9
125
12e
ELEKTRİK BAĞLANTISI
• Davlumbazı, en az 3 mm kontak açıklığı olan çift kutuplu bir anahtar üzerinde şebeke cere-
yanına bağlayın.
• Davlumbaz ilk kez monte edildikten sonra, yürüyen arabanın, tamponda klik sesi duyulana
kadar el ile açılması gerekmektedir.
