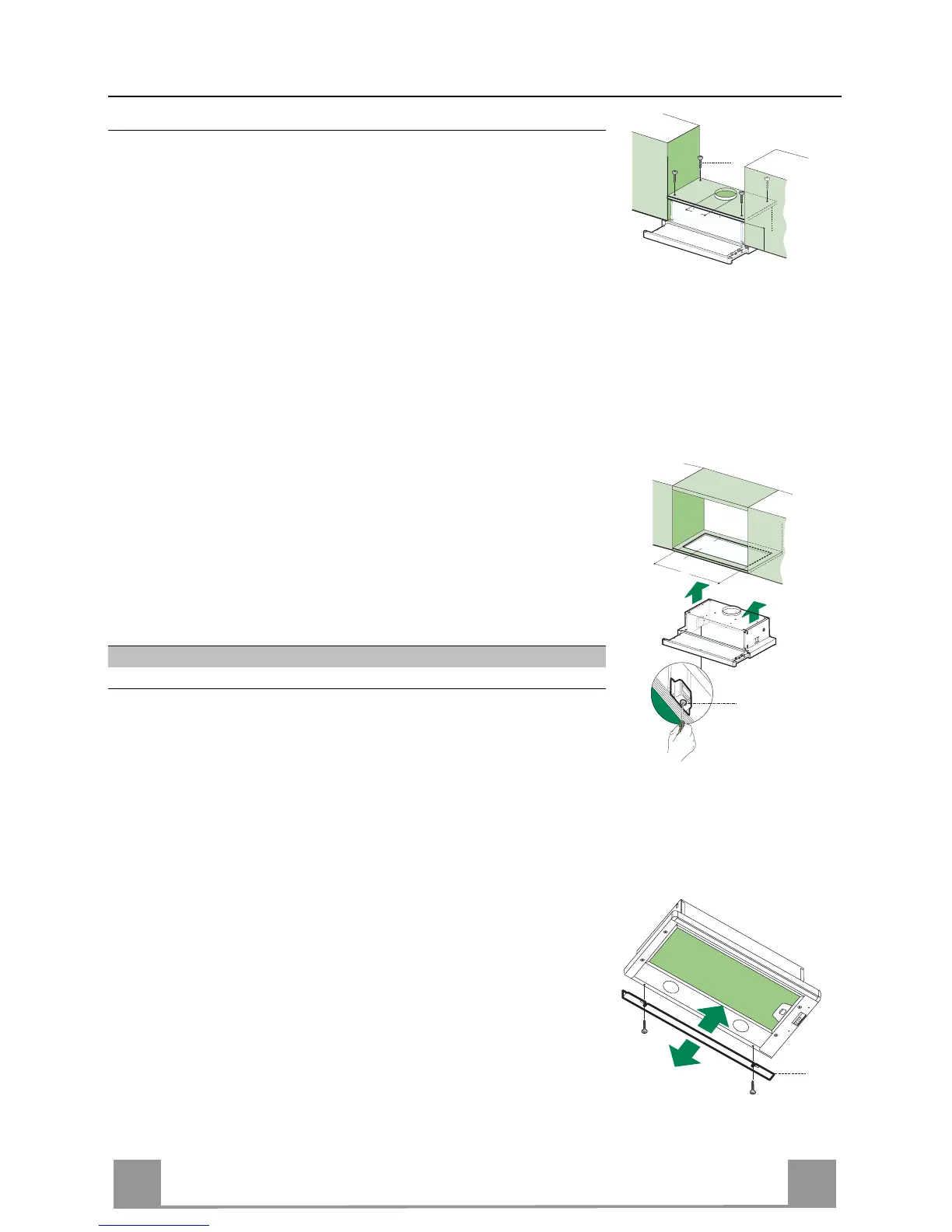

MONTAJ
Destek yüzeyinin delinmesi ve davlumbaz montajı
VİDALAR İLE MONTAJ
• Davlumbazın destek yüzeyi, desteklerin alt yüzünden 135 mm
içeride olması gerekmektedir.
• Verilen kalıbı kullanmak sureti ile destekte ø 4,5 mm çapında
bir delik açın.
• Verilen kalıbı kullanmak sureti ile destek yüzeyinde ø 125 mm
çapında bir delik açın.
• Verilen 4 adet 12a (4,2 x 44,4) vida ile tespit edin.
GEÇMELİ TESPİT DÜZENEĞİ İLE MONTAJ
• Davlumbaz, geçmeli yan destekler vasıtası ile doğrudan des-
teklerin alt katına monte edilebilir .
• Desteklerin alt katına, belirtilen şekilde bir delik açın.
• Geçmeli yan destekleri takana kadar davlumbazı yerleştirin.
• Vf vidalarını alttan sıkıştırarak davlumbazı bloke edin.
Davlumbaz 45 50 55 60 70 80 90
L1 352 402 452 502 602 702 802
15
264
L1
Vf
KAPATMA PROFİLİ
• Davlumbazın kenarı ile arka Duvarın arasındaki boşluk, bu
amaç için verilen vidalar ile 20 profili uygulanmak sureti ile
kapatılabilir.
