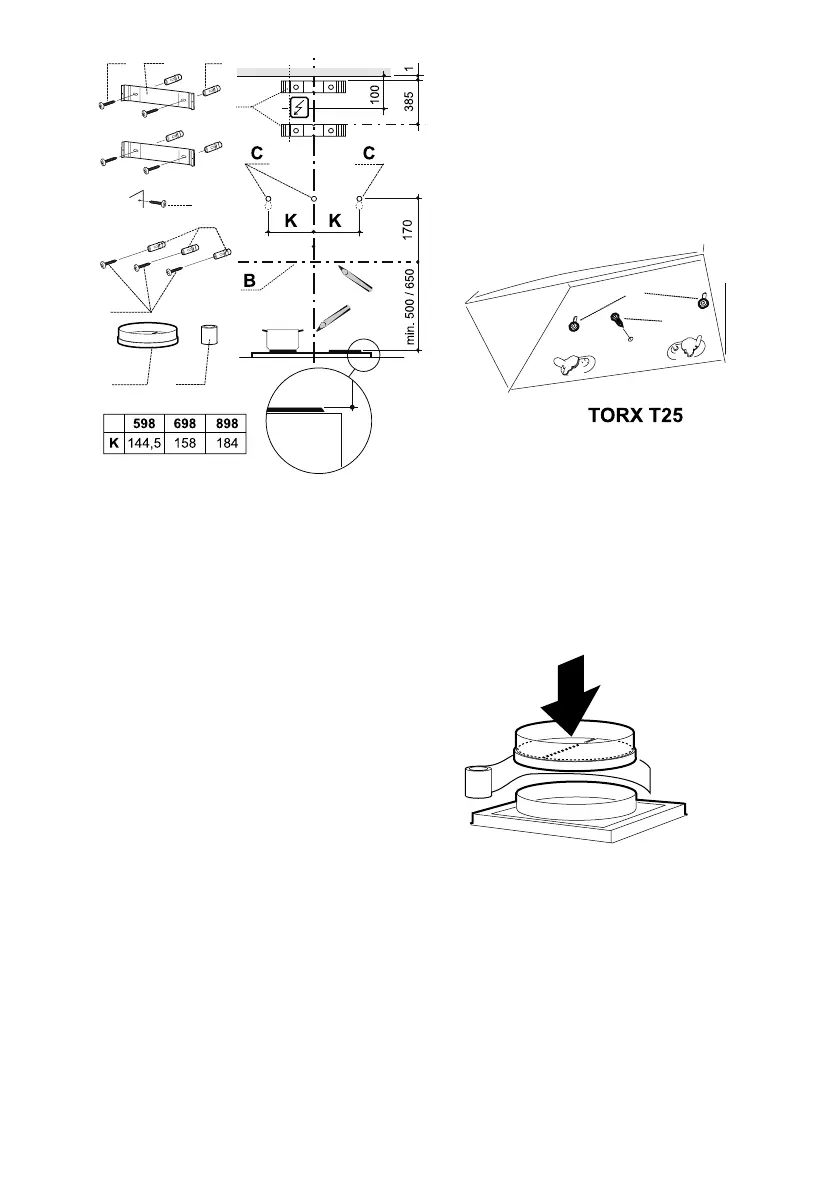

Fig.2
Montering av väggfästen, märkning på
vägg
Obs!
Totalhöjd, avstånd mellan spisfläktens
nedre kant och skorstenens övre, se
måttskiss Fig.1. Vid montering med en
förlängd övre skorstensdel eller om spis-
fläkten ska förses med kolfilterkit, se se-
parata anvisningar och måttuppgifter för
dessa.
Markera en centrumlinje A ovanför spisen
där spisfläkten ska monteras.
Dra en horisontell referenslinje B, ovanför
spisen, Fig.2.
Placera övre fäste D för skorsten på väg-
gen, som framgår av Fig.2.
Märk ut fästets skruvhål på väggen.
Placera undre fäste D för skorsten på väg-
gen, se Fig.2, under det övre fästet och
märk ut fästets skruvhål på väggen.
Märk ut skruvhålen för spisfläktens upp-
hängning, C, på väggen, som framgår av
Fig.2.
Borra Ø 3,5 mm hål i centrum på samtliga
uppmärkta punkter.
Skruva fast konsolerna till skorstenen, ge-
nom att använda skruvarna F.
Om medlevererad plugg ska användas, bor-
ra Ø 5,5 mm hål. Borra hålet 5 mm djupare
än pluggens längd. Placera väggpluggar E i
hålen. Kontrollera att skruv och plugg som
används är avsedd för materialet i väggen
(röd plastplugg är till för infästning i betong,
tegel och natursten).
Montering
Fig.3
Ta bort fettfilter och motorenhet, se Fig.8
och Fig.9.
Före upphängning skruva dit två skruvar F i
de förborrade hålen, Fig.3.
Häng upp spisfläkten och justera den
vågrätt.
Lås fast med en skruv F.
Sätt tillbaka motorenhet och fettfilter.
Fig.4
Sätt dit och tejpa fast kallrasskyddet H med
tejp I, Fig.4.
Är anslutningen Ø 125 mm måste reduce-
ringsstos användas. Reduceringsstosen tej-
pas fast på kallrasskyddet med tejp I.
Anslutning till frånluftkanal
Anslut spisfläkten med rör eller slang
Ø160 mm.
991.0520.120/D000000006918/180382/2021-10-08 5
