Franklin Chef FIM1000 - Installation Typique du Compartiment D Emmagasinage de la Glace

54

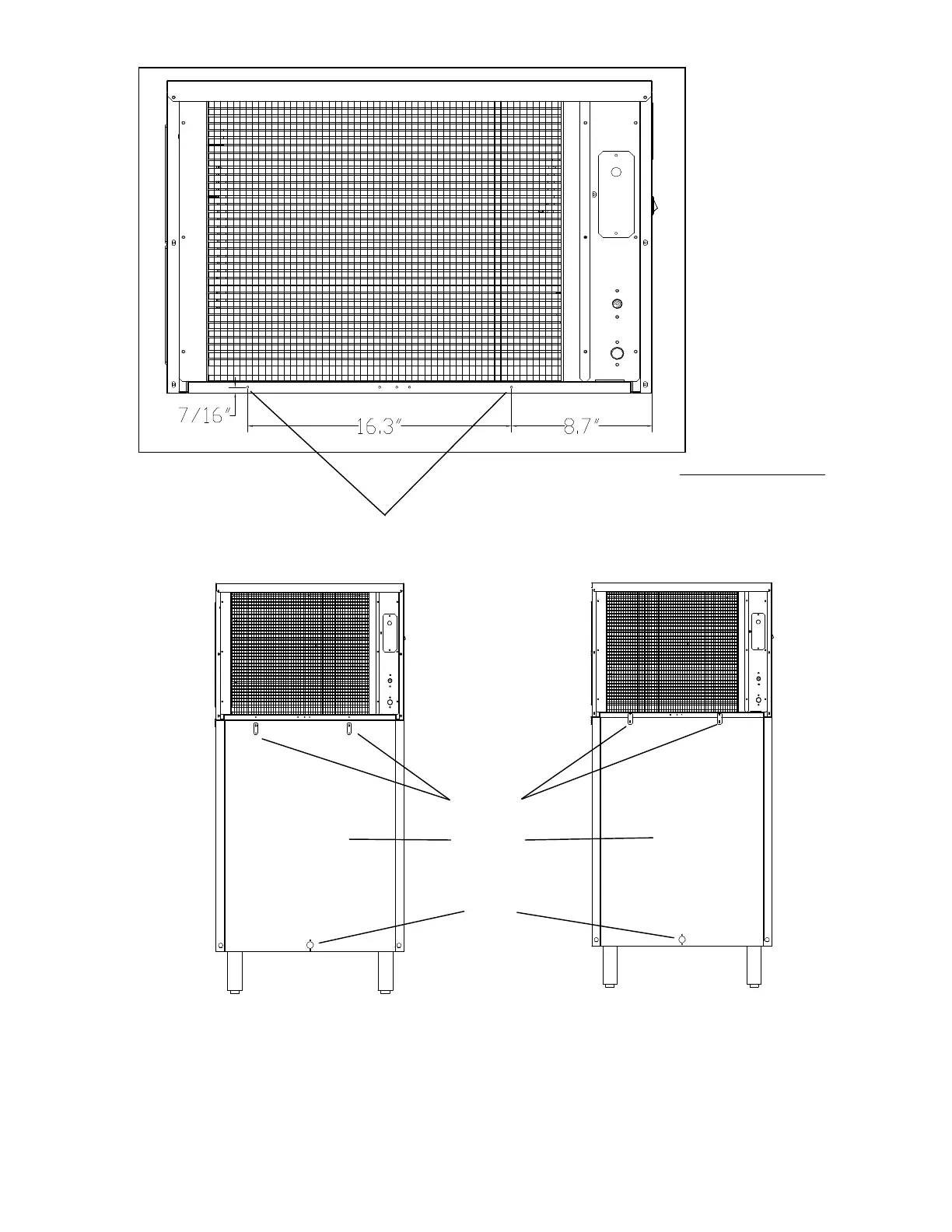

VUE DE L’ARRIÈRE
Les deux trous permettent d'attacher le compartiment d'emmagasinage de la glace. Voir les schémas
ci-dessous.
Installation typique du compartiment d’emmagasinage de la glace
Deux supports de connexion sont fixés au bord arrière supérieur du compartiment d'emmagasinage de la
glace. Orienter les supports vers le haut (180°) et utiliser deux vis pour connecter la machine principale et
le compartiment d'emmagasinage de la glace.
7/16” 16.3” 8.7”
Supports de
connexion
Arrière du
compartiment
d'emmagasin-
age de la glace
Vidange
