Friedrich CP08 - Installation du Matériel

9
Cordon
d'alimentation
Cordon
d'alimentation
8
4
5
1
2
3
7
13
11
14
12
10
9
15
6
B
A

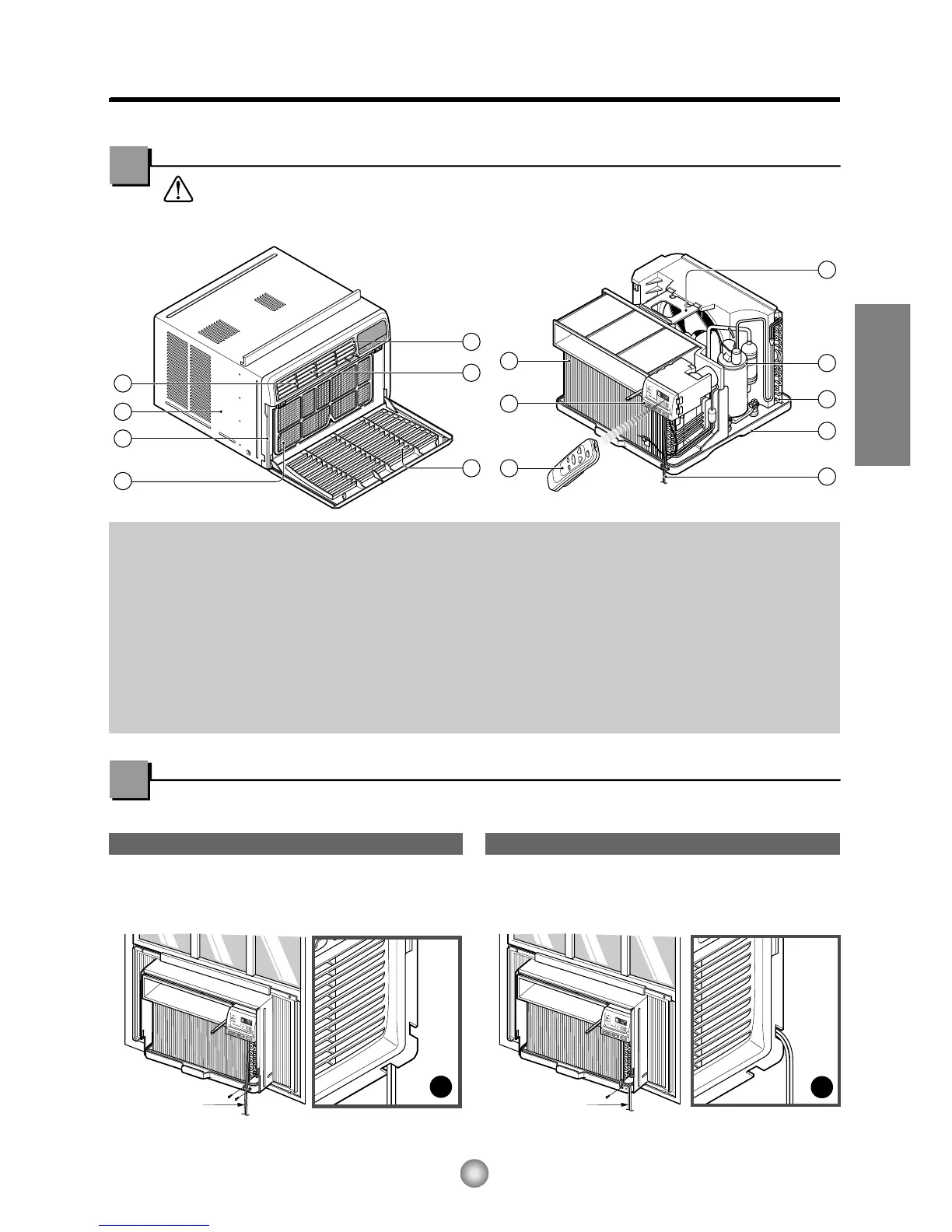

Installation du matériel
Caractéristiques particulières de l’appareil
Positionnement du cordon d’alimentation
ATTENTION
Cet appareil doit être installé en fonction des normes électriques locales, régionales et
nationales. L'illustration suivante sert à situer les différents éléments de l'appareil.
1. BOÎTIER
2. GRILLE AVANT
3. FILTRE À AIR
4. PRISE D'AIRAIR (GRILLE DE PRISE D'AIR)
5. RETOUR D'AIR
6. DÉFLECTEUR D'AIR VERTICAL
(VOLET HORIZONTAL).
7. ÉVAPORATEUR
8. DÉFLECTEUR D'AIR HORIZONTAL
(VOLET VERTICAL)
9. PANNEAU DE COMMANDE
10. CORDON D'ALIMENTATION
11. COMPRESSEUR
12. RÉCEPTACLE D'EAU
13. ÉQUERRE DE RENFORT
14. CONDENSEUR
15. TÉLÉCOMMANDE
Vous pouvez choisir entre deux méthodes ci-dessous selon votre forme et préférence de selles de
fenêtre.
• Attachez le taquet en utilisant 2 trous de vis, et
sortez le cordon d’alimentation de la fente "A".
• Attachez le taquet en utilisant le trou gauche de vis,
et tournez correctement pour sortir le cordon
d’alimentation de la fente "B".
Utilisant la fente "A" Utilisant la fente "B"
FRANÇAIS
31
