Friedrich CP08 - Instalación de la Unidad

9
Cable eléctrica
Cable eléctrica
8
4
5
1
2
3
7
13
11
14
12
10
9
15
6
B
A

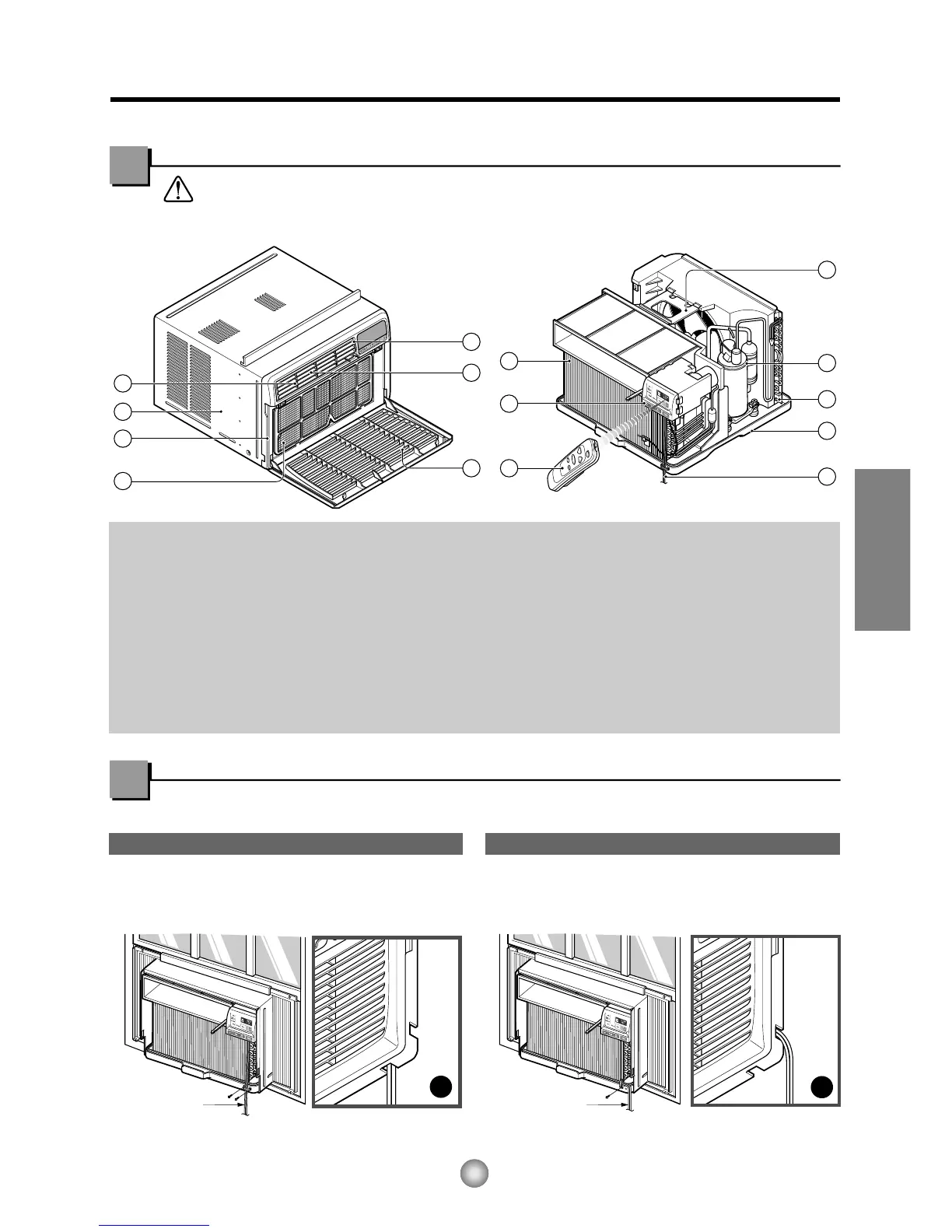

Instalación de la unidad
Funciones del producto
Instalación del cable eléctrica
PRECAUCIÓN
Este dispositivo debe ser instalado de acuerdo con la normas nacionales de cableado. Esta
guía actúa como ayuda para explicar las funciones del producto.
1. GABINETE
2. PARRILLA FRONTAL
3. FILTRO DE AIRE
4. TOMA DE AIRE (PARRILLA DE ENTRADA)
5. DESCARGA DE AIRE
6. DEFLECTOR VERTICAL DE AIRE
(ÁLABE HORIZONTAL )
7. EVAPORADOR
8. DEFLECTOR HORIZONTAL DE AIRE
(ALABE VERTICAL )
9. PANEL DE CONTROL
10. CABLE ELÉCTRICA
11. COMPRESOR
12. BANDEJA DE BASE
13. ABRAZADERA
14. CONDENSADOR
15. CONTROL REMOTO
Puede escoger entre los dos métodos abajo descritos de acuerdo a la forma del taburete de su
ventana y su preferencia.
• Aprete el obturador usando 2 hoyos de tornillo, y
saque el cable eléctrico a través de la ranura "A".
• Aprete el obturador usando el hoyo izquierdo de
tornillo, y gire apropiadamente para sacar el cable
eléctrico a través de la ranura "B".
Utilizando la ranura "A" Utilizando la ranura "B"
ESPAÑOL
51
