Tipo
Altura Anchura
Profundidad
Dimensi n est ndar
’’
’’
’’
4

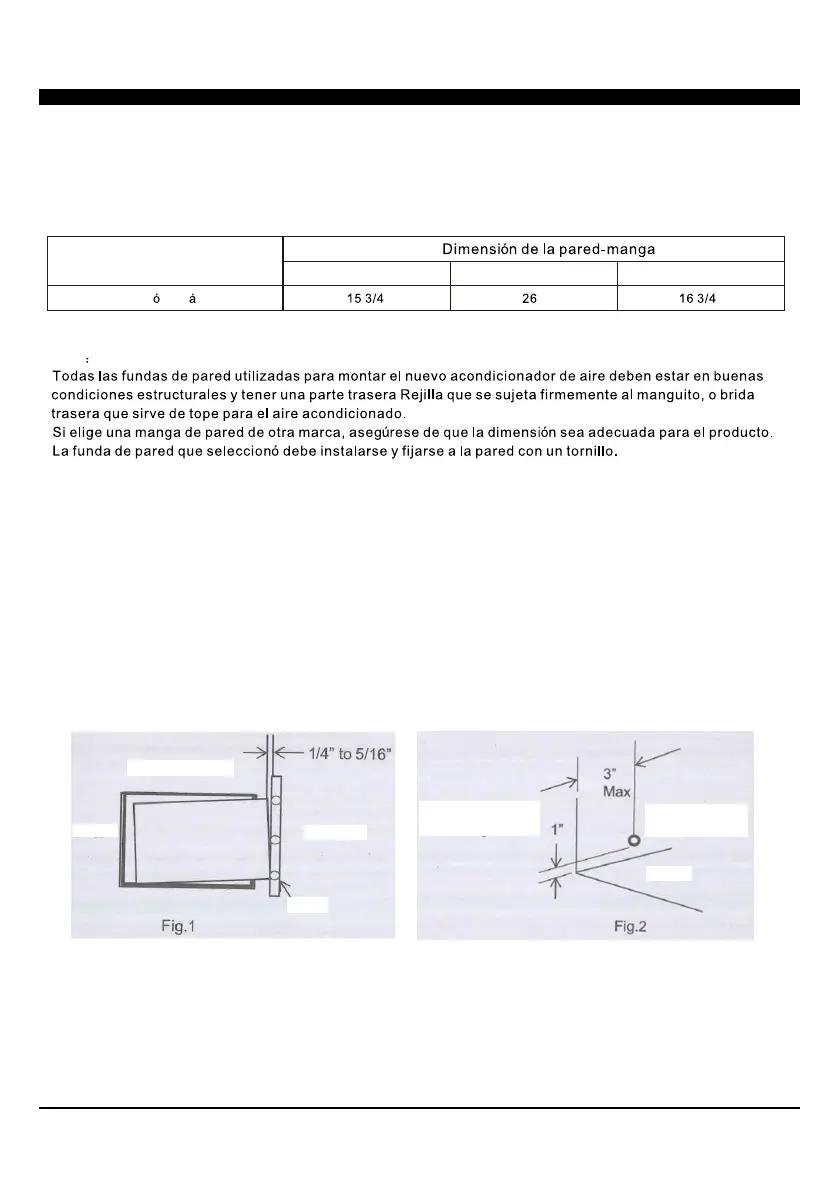

Dimensiones universales de la pared-manga
1. Identifique la marca de fábrica de la pared-manga para su preparación de la tabla abajo
NOTA
•
•
•
PRECAUCIÓN:
Cuando haya completado la instalación, la unidad de reemplazo debe tener pendiente hacia atrás como se
muestra en la Fig 1.
2. Quite el acondicionador de aire viejo de la manga de la pared y prepárese como siguiendo:
--- Limpie el interior (no perturbe los sellos).
--- Revise la manga de la pared para asegurarse de que esté bien enseguida en la pared antes de instalarlo.
--- Repare la superficie pintada si es necesario.
3. Si el orificio de conexión a tierra no existe, perfore un orificio piloto de 3/16 ' ' para el tornillo de puesta a tierra
a través del lado izquierdo de la manga, en un área despejada de aproximadamente 3 pulgadas (máx.). detrás
del borde delantero como abajo. Tire del extremo suelto del cable de tierra fuera de la parte delantera de la
manga y doble hacia fuera de la abertura. Esto se conectará al acondicionador de aire una vez instalado.
4. Instale la unidad nueva en la manga de la pared.
5. Para conectar el cable de tierra a la nueva unidad, retire el tornillo del lado delantero izquierdo.
6. Monte e instale el marco de moldura.
INSTRUCCIONES DE INSTALACIÓN Y MONTAJE
×¢ÒâÊÂÏî
Trasero
Manga de Pared
Delantero
Nivel
Manga de pared a
tierra de la unidad.
3/16" Orificio
piloto
Manga
