5
NOTA
• El aumento de las características de rendimiento de esta unidad es el resultado de tener dos tomas posteriores.
• Es muy importante que se sigan estas instrucciones de instalación para que su unidad pueda funcionar con la
máxima eficiencia.
• Si hay una manga y una rejilla trasera existentes, por favor compruebe si la dimensión es adecuada o no, de lo
contrario reemplácelas.

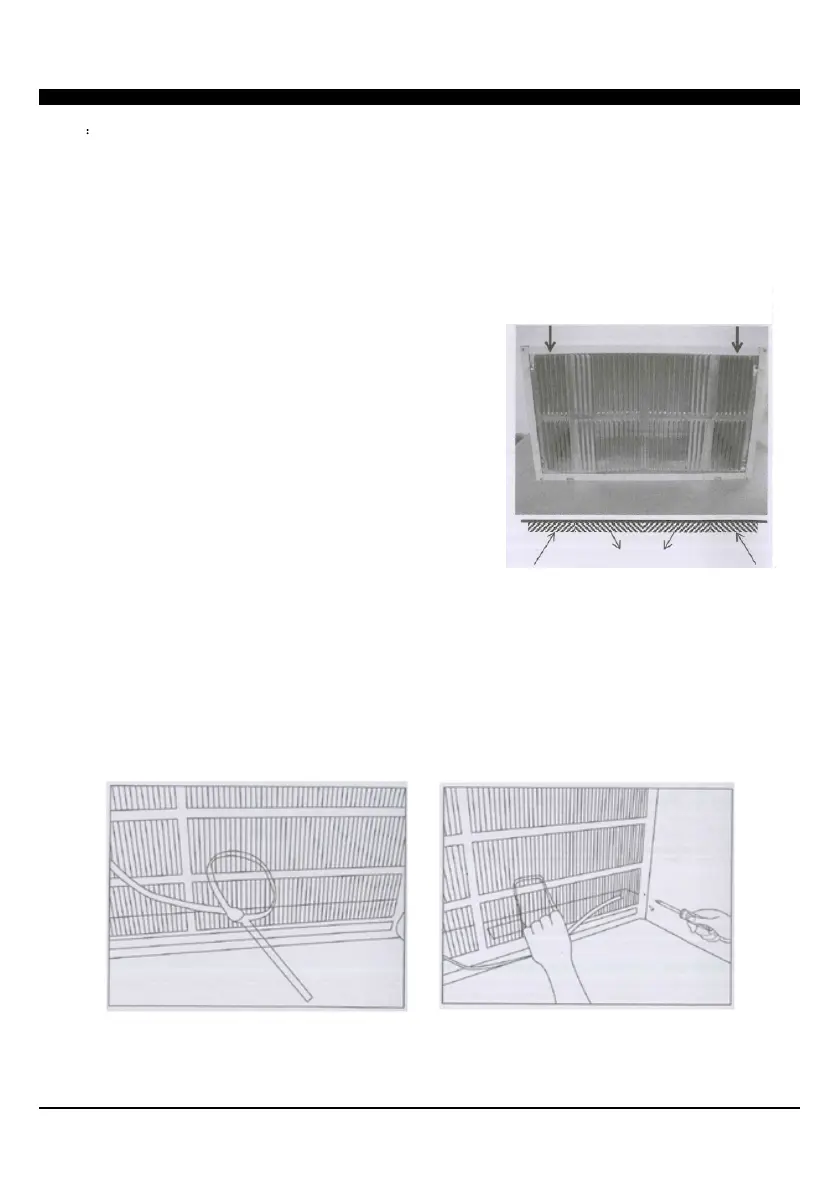

Las mangas Frigidaire existentes pueden tener rejillas de admisión de una sola cara más antiguas, como
se muestra en las imágenes.
1. Estas rejillas deben ser reemplazadas por el tipo de rejilla de
admisión dual, como se muestra en las fotos de abajo.
• Retire la rejilla existente y guarde los tornillos de montaje.
• Coloque la rejilla incluida con su nuevo condicionador de aire
hacia la parte posterior interior de la manga.
• Fije la nueva rejilla alineando los cuatro orificios de montaje.
• Vuelva a colocar los tornillos autorroscantes en los retenedores
de nylon.
2. Remoción de rejilla
• Importante: se debe retirar la rejilla de la entrada única cuando se utiliza con la unidad de TTW de entrada doble.
• ADVERTENCIA: cuando quite la rejilla, protégela de la caída asegurándola con una correa. Esto se puede fijar
de la cuerda o de atar con correa en bucle a través de la parrilla asegurándola con un nudo.
• Mientras sujeta la rejilla por la correa con una mano, los tornillos de retención pueden ser removidos y la parrilla
puede ser llevada dentro de la parte delantera de la manga.
Nueva rejilla de admisión dual
Entrada izquierda Entrada derecha
