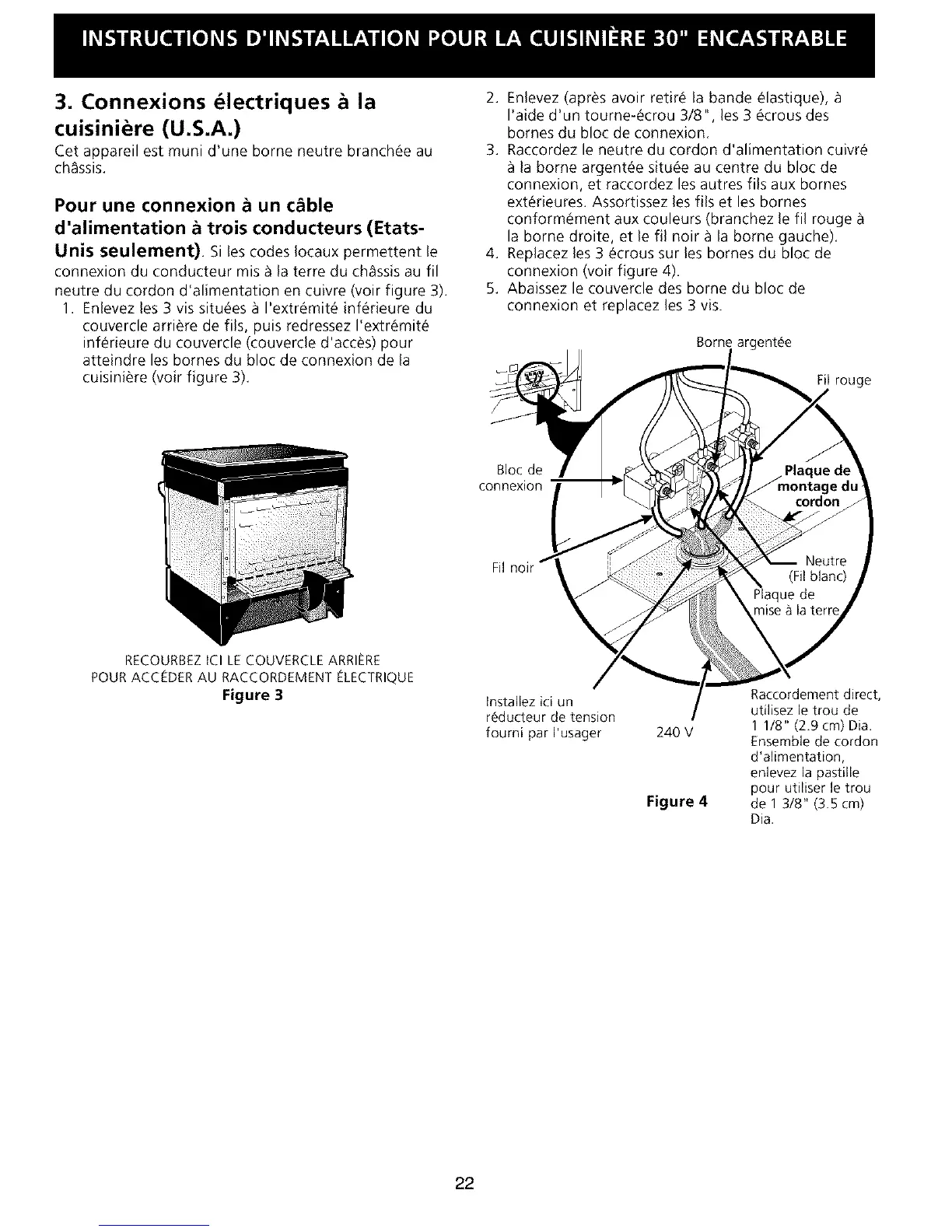

3. Connexions lectriques la
cuisini re (U.S.A.)
Cet appareil est muni d_une borne neutre branch_e au
chassis.
Pour une connexion a un cfible
d'alimentation a trois conducteurs (Etats-
Unis seulement), Si les codes Iocaux permettent le
connexion du conducteur mis _ la terre du chassis au fil
neutre du cordon d'alimentation en cuivre (voir figure 3).
1. Enlevez les 3 vis situ_es a I'extr_mitO inf_rieure du
couvercle arriere de fils, puis redressez I'extr_mit_
inf_rieure du couvercle (couvercle d'acc_s) pour
atteindre les bornes du bloc de connexion de la
cuisiniere (voir figure 3).
2. Enlevez (apres avoir retir_ la bande _lastique),
I'aide d'un tourne-&rou 3/8", les 3 &rous des
bornes du bloc de connexion,
3. Raccordez le neutre du cordon d'alimentation cuivr_
la borne argent_e situ_e au centre du bloc de
connexion, et raccordez les autres fils aux bornes
ex%rieures. Assortissez les fils et les bornes
conform_ment aux couleurs (branchez le fil rouge
la borne droite, et le fil noir a la borne gauche),
4. Replacez les 3 &rous sur les bornes du bloc de
connexion (voir figure 4),
5. Abaissez le couvercle des borne du bloc de
connexion et replacez les 3 vis.
Borne argent_e
Fil rouge
Bloc de
connexion
RECOURBEZ ICI LECOUVERCLE ARRI_RE
POUR ACCEDER AU RACCORDEMENT _LECTRIQUE
Figure 3
Installez ici un
r_ducteur de tension
fourni par I'usager
240 V
Figure 4
Raccordement direct,
utilisez le trou de
1 1/8" (2.9 cm) Dia.
Ensemble de cordon
d'alimentation,
enlevez la pastille
pour utiliser le trou
de 1 3/8" (3.5 cm)
Dia.
22
