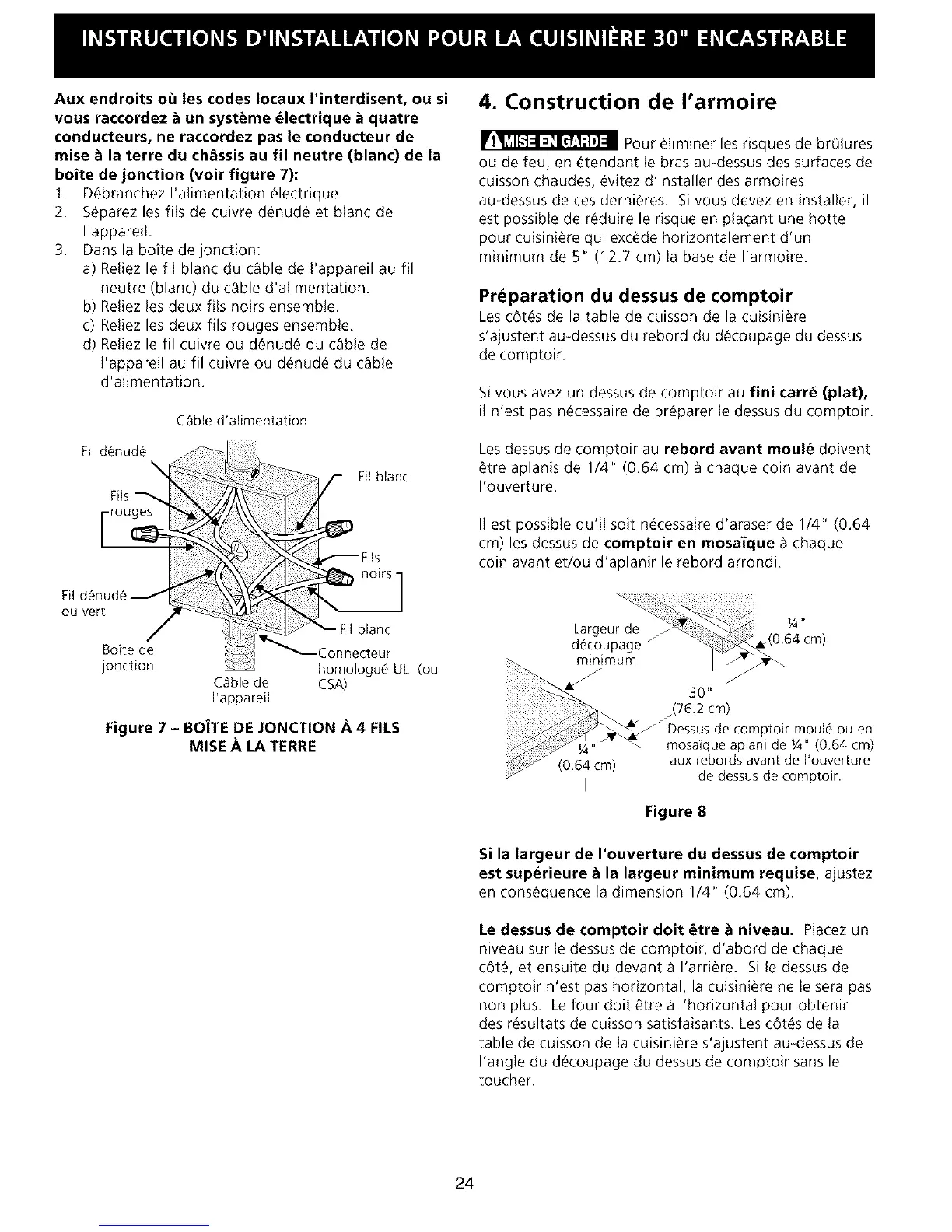

Aux endroits o_ les codes Iocaux I'interdisent, ou si
vous raccordez _ un syst_me _lectrique _ quatre
conducteurs, ne raccordez pas le conducteur de
mise _ la terre du chSssis au fil neutre (blanc) de la
boite de jonction (voir figure 7):
1. D_branchez I'alimentation _lectrique.
2. S_parez les fib de cuivre d_nud_ et blanc de
I'appareik
3. Dans la boTte dejonction:
a) Reliez le fil blanc du c_ble de I'appareil au fil
neutre (blanc) du c_ble d'alimentation.
b) Reliez les deux ills noirs ensemble.
c) Reliez les deux ills rouges ensemble.
d) Reliez le fil cuivre ou d_nud_ du c_ble de
I'appareil au fil cuivre ou d_nud_ du c_ble
d'alimentation.
Cable d'alimentation
4. Construction de I'armoire
Pour _liminer les risques de brOlures
ou de feu, en _tendant le bras au-dessus des surfaces de
cuisson chaudes, _vitez d'installer des armoires
au-dessus de ces derni_res. Si vous devez en installer, il
est possible de r_duire le risque en pla_ant une hotte
pour cuisini_re qui exc_de horizontalement d'un
minimum de 5" (12.7 cm)la base de I'armoire.
Preparation du dessus de comptoir
Lesc6t_s de la table de cuisson de la cuisiniere
s'ajustent au-dessus du rebord du d&oupage du dessus
de comptoir.
Si vous avez un dessus de comptoir au fini carr_ (plat),
il n'est pas n&essaire de preparer le dessus du comptoir.
Lesdessus de comptoir au rebord avant moule doivent
_tre aplanis de 1/4" (0.64 cm) a chaque coin avant de
I'ouverture.
II est possible qu'il soit n&essaire d'araser de 1/4" (0.64
cm) les dessus de comptoir en mosa'ique _ chaque
coin avant et/ou d'aplanir le rebord arrondi.
_Connecteur
hornologue UL (ou
Cable de CSA)
I'appareil
Figure 7 - BOJTEDE JONCTION A 4 FILS
MISE A LA TERRE
J
30"
/(76.2 cm)
Dessus de comptoir moul_ ou en
mosafque aplani de ¼" (0.64 cm)
aux rebords avant de I'ouverture
de dessus de comptoir.
Figure 8
Si la largeur de I'ouverture du dessus de comptoir
est superieure & la largeur minimum requise, ajustez
en consequence la dimension 1/4" (0.64 cm).
Le dessus de comptoir dolt _tre & niveau. Placez un
niveau sur le dessus de comptoir, d'abord de chaque
c6t_, et ensuite du devant _ I'arri_re. Si le dessus de
comptoir n'est pas horizontal, la cuisiniere ne le sera pas
non plus. Le four dolt _tre a I'horizontal pour obtenir
des r_sultats de cuisson satisfaisants. Les c6t_s de la
table de cuisson de la cuisini_re s'ajustent au-dessus de
I'angle du d&oupage du dessus de comptoir sans le
toucher.
