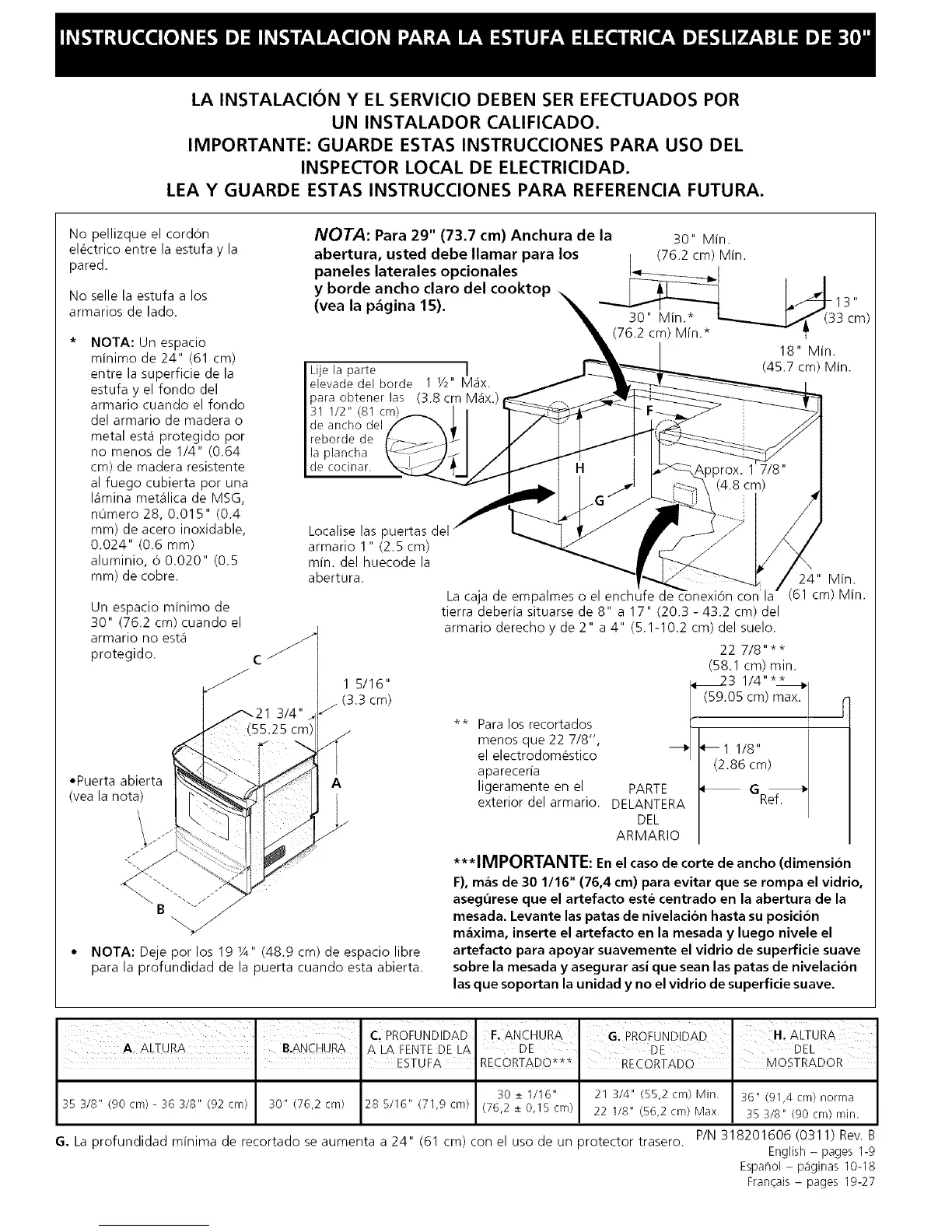

LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR
UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL
INSPECTOR LOCAL DE ELECTRICIDAD.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
No pellizque el cord6n
el&trico entre la estufa y la
pared.
No selle la estufa a los
armarios de lado.
NOTA: Un espacio
minimo de 24" (61 cm)
entre la superficie de la
estufa y el fondo del
armario cuando el fondo
del armario de madera o
metal est,1 protegido por
no menos de 1/4" (0.64
cm) de madera resistente
al fuego cubierta pot una
I_imina met_ilica de MSG,
numero 28, 0.015" (0.4
ram) de acero inoxidable,
0.024" (0.6 ram)
aluminio, 6 0.020" (0.5
mm) de cobre.
NOTA: Para 29" (73.7 cm) Anchura de la
abertura, usted debe Ilamar para los
paneles laterales opcionales
y borde ancho claro del cooktop
(vea la p_gina 15).
Lije la parte 1
elevade del borde 1 1/2" M_ix.
para obtener las (3.8 cm M_ix.
31 1/2" (81 cm)
de ancho del
reborde de
la plancha
de cocinar.
Localise las puertas del
armario 1" (2.5 cm)
min. del huecode la
abertura.
Un espacio minimo de
30" (76.2 cm) cuando el
armario no est_
protegido. C
1 5/16"
(3.3 cm)
• Puerta abierta
(vea la nota)
30" Min.
(76.2 cm) Min.
_313
II
3 cm)
(76.2 cm) Min.* --
18" Min.
(45.7 cm) Min.
NOTA: Deje por los 19 ¼" (48.9 cm) de espacio libre
para la profundidad de la puerta cuando esta abierta.
24" Min.
La caD de empalmes o el enchufe de Conexi6n con la' (61 cm) Min.
tierra deberia situarse de 8" a 17" (20.3 - 43.2 cm) del
armario derecho y de 2" a 4" (5.1-10.2 cm) del suelo.
** Para los recortados
menos que 22 7/8", ___
el electrodom_stico
apareceria
ligeramente en el PARTE
exterior del armario. DELANTERA
DEL
ARMARIO
22 7/8"**
(58.1 cm) min.
i_3 1/4" *_1
(59.05 cm) max. I
I
_1 1/8"
(2.86 cm)
GR_
***IMPORTANTE: En el caso de corte de ancho (dimension
F), m_s de 30 1/16" (76,4 cm) para evitar que se rompa el vidrio,
asegurese que el artefacto este centrado en la abertura de la
mesada. Levante las patas de nivelacion hasta su posicion
maxima, inserte el artefacto en la mesada y luego nivele el
artefacto para apoyar suavemente el vidrio de superficie suave
sobre la mesada y asegurar asi que sean las patas de nivelacion
las que soportan la unidad y no el vidrio de superficie suave.
I I
C. PROFUNDIDAD F. ANCHURA G. PROFUNDIDAD H. ALTURA
A. ALTURA B,ANCHURA A LA FENTE DE LA DE DE DEL
• . ESTUFA RECORTADO*** RECORTADO MOSTRADOR
30 _+1/16" 21 3/4" (55,2 crn) Min. 36" (91,4 cm) norma
35 3/8" (90 crn) - 36 3/8" (92 cm) 30" (76,2 cm) 28 5/16" (71,9cm) (76,2_+0,15cm) 22 1/8" (56,2crn) Max. 35 3/8" (90cm) rnin.
P/N 318201606 (0311) Rev.
G. La profundidad minima de recortado se aumenta a 24" (61 cm) con el uso de un protector trasero.
English - pages 1-9
Espaf_ol - p_iginas 10-18
Fran_ais - pages 19-27
