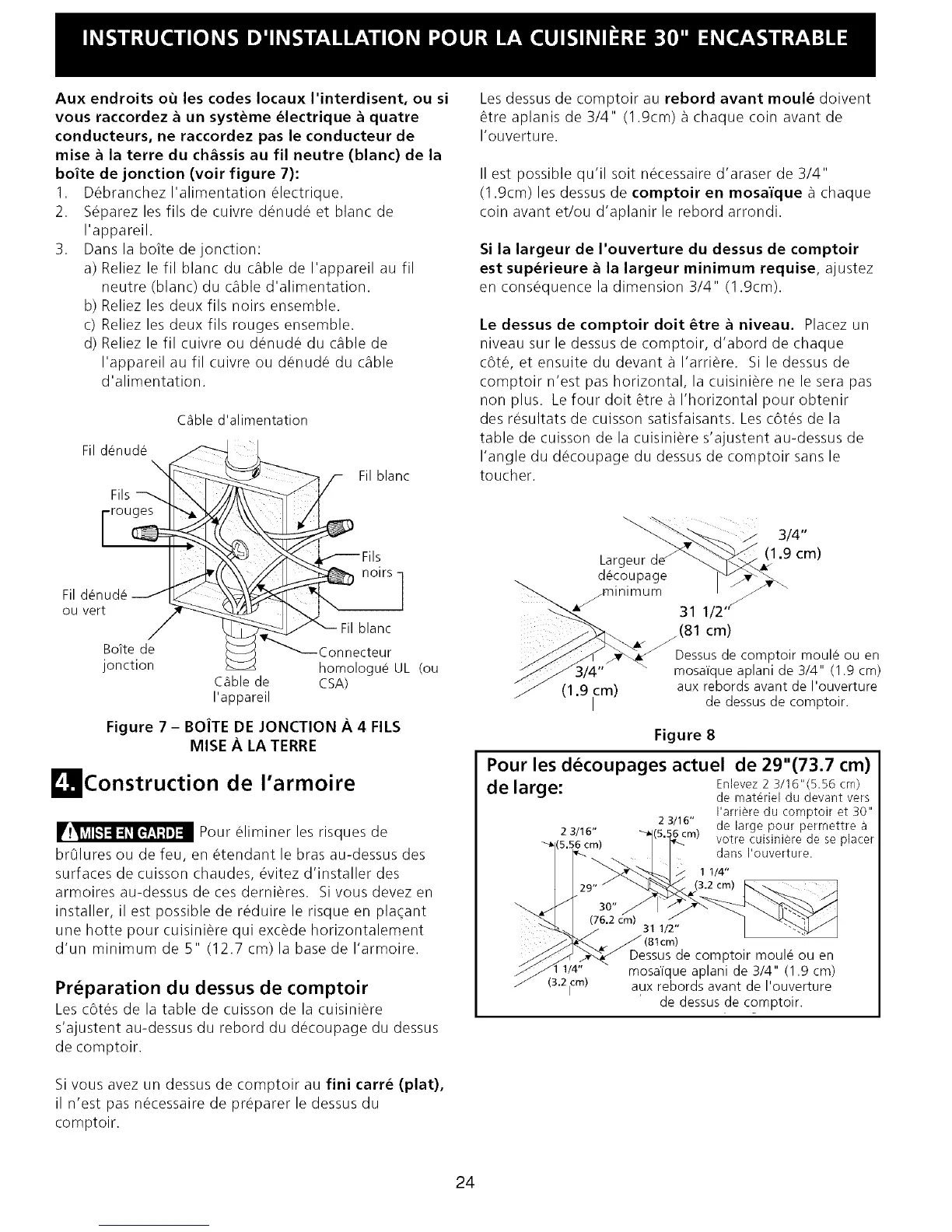

Aux endroits ou les codes Iocaux I'interdisent, ou si
vous raccordez _ un syst&me &lectrique _ quatre
conducteurs, ne raccordez pas le conducteur de
raise _ la terre du chassis au fil neutre (blanc) de la
boite de jonction (volt figure 7):
1. D6branchez I'alimentation 61ectrique.
2. %parez les fils de cuivre denude et blanc de
I'appareil.
3. Dans la botte dejonction:
a) Reliez le fil blanc du c_ble de I'appareil au fil
neutre (blanc) du c_ble d'alimentation.
b) Reliez les deux fils noirs ensemble.
c) Reliez les deux fils rouges ensemble.
d) Reliez le fil cuivre ou d_nud6 du c_ble de
I'appareil au fil cuivre ou denude du c_ble
d'alimentation.
Fil denud_
Fils
rouges
C_ble d'alimentation
Fil blanc
Fil
ou vert
blanc
Bo_te de Connecteur
jonction homologue UL (ou
CSble de CSA)
I'appareil
Figure 7 - BOiTE DE JONCTION A 4 FILS
MISE A LATERRE
Ll Construction de I'armoire
Pour eliminer les risques de
brOlures ou de feu, en 6tendant le bras au-dessus des
surfaces de cuisson chaudes, evitez d'installer des
armoiresau-dessusdecesdernieres. Sivousdevezen
installer, il est possible de r_duire le risque en plat;ant
une hotte pour cuisiniere qui exc_de horizontalement
d'un minimum de 5" (12.7 cm) la base de I'armoire.
Preparation du dessus de comptoir
Les c6t6s de la table de cuisson de la cuisiniere
s'ajustent au-dessus du rebord du decoupage du dessus
de comptoir.
Si vous avez un dessus de comptoir au fini carr_ (plat),
il n'est pas n_cessaire de preparer le dessus du
comptoir.
Les dessus de comptoir au rebord avant moul_ doivent
_tre aplanis de 3/4" (1.9cm) a chaque coin avant de
I'ouverture.
II est possible qu'il soit n_cessaire d'araser de 3/4"
(1.9cm) les dessus de comptoir en mosa'_'quea chaque
coin avant et/ou d'aplanir le rebord arrondi.
Si la largeur de I'ouverture du dessus de comptoir
est sup&rieure _ la largeur minimum requise, ajustez
en consequence la dimension 3/4" (1.9cm).
Le dessus de comptoir doit _tre & niveau. Placez un
niveau sur le dessus de comptoir, d'abord de chaque
c6t#,etensuitedu devant a I'arriere. Siledessusde
comptoir n'est pas horizontal, la cuisini_re ne le sera pas
non plus. Le four dolt _tre a I'horizontal pour obtenir
des resultats de cuisson satisfaisants. Les c6t_s de la
table de cuisson de la cuisiniere s'ajustent au-dessus de
I'angle du decoupage du dessus de comptoir sans le
toucher.
(1.9 icm)
Largeur
decoupage [..v_
_mlnlmum /
31 1/2"
/(81 cm)
Dessus de comptoir moule ou en
3/4" mosaTque aplani de 3/4" (1.9 cm)
aux rebords avant de I'ouverture
de dessus de comptoir.
Figure 8
Pour les decoupages actuel de 29"(73.7 cm)
de large: Enlevez 2 3/16"(5.56 cm)
de materiel du devant vers
I'arriere du comptoir et 30"
23/16" de large pour permettre
2 3/16" cm) votre cuisiniere de se placer
6 cm)
dans I'ouverture.
1 1/4"
(3.2 cm)
(3.2 icm)
Dessus de comptoir moule ou en
mosaTque aplani de 3/4" (1.9 cm)
aux rebords avant de I'ouverture
de dessus de comptoir.
24
