Frigidaire FFEC3025UB User Manual

13
INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON ÉLECTRIQUE

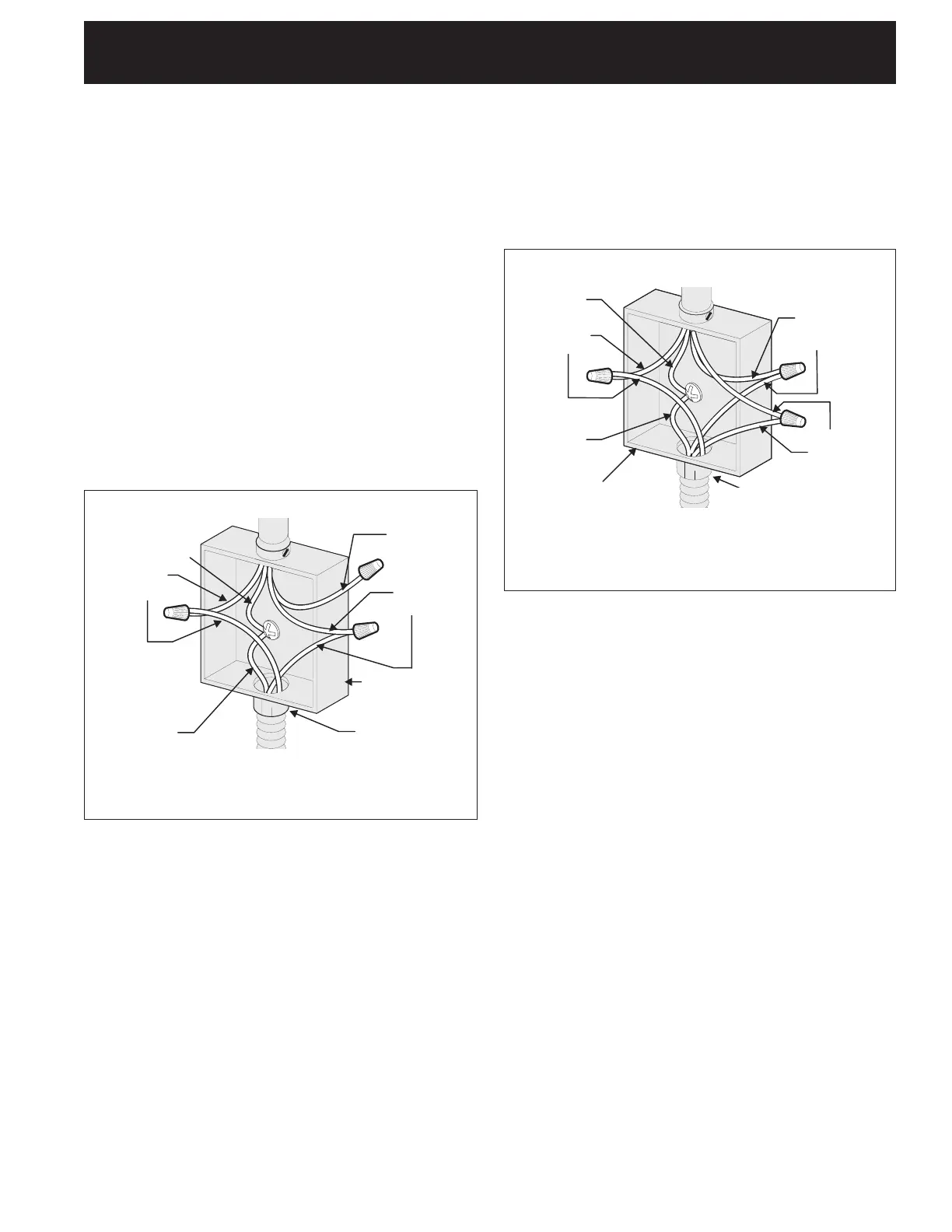

Figure 7 ‑ BOÎTE DE JONCTION À 4 FILS
MISE A LA TERRE
Câble d'alimentation
Boîte de jonction
Câble de l'appareil
Fil dénudé
ou vert
Fil dénudé
Fils
blancs
Fils
noirs
Fils
rouges
Connecteur homologué-
U.L. (ou ACNOR)
Si l’appareil est utilisé dans une maison
mobile, un nouveau branchement (1996
NEC), un véhicule récréatif ou si les codes
locaux N'AUTORISENT PAS la connexion du
conducteur de mise à la terre du châssis au
neutre, le châssis de l'appareil NE DOIT PAS être
branché au fil neutre du câble à 4 fils.
Si votre appareil possède un câble à 3 fils et est
relié a un câble de 3 fils dans une boîte de jonction
(voir la figure 6):
1. Débrancher l'alimentation.
2. Séparer le fil vert (ou cuivre dénudé) et blanc du câble
de l'appareil.
3. Bouchonner le fil blanc du câble d'alimentation si un
câble a 3 fils et fourni avec l'appareil.
4. Dans le disjoncteur, boîte à fusibles ou boîte
de jonction: connecter l'appareil et les câbles
d'alimentation comme (voir figure 6).
Figure 6 –
BOÎTE DE JONCTION À 4 FILS
MISE A LA TERRE
Câble d'alimentation
Fils
noirs
Fil blanc
Connecteur
homologué-U.L.
(ou ACNOR)
Câble de l'appareil
Fils
rouges
Fil dénudé
ou vert
Fil dénudé
Boîte de jonction
Si votre appareil possède un câble à 4 fils et est
relié a un câble de 3 fils dans une boîte de jonction
(voir la figure 7):
1. Débrancher l'alimentation.
2. Dans le disjoncteur, boîte à fusibles ou boîte
de jonction: connecter l'appareil et les câbles
d'alimentation comme (voir figure 7).

Frigidaire FFEC3025UB Specifications

General

Style	smoothtop; drop-in
Color	stainless steel; black
Griddle	no
Glass Surface	yes
Induction	no
Number of Burners	4
Downdraft Vent	no
Control Type	knobs; ready-select®
Remote Control	no
Wi-Fi	no
Fuel	electric
Voltage	240/208 volts
Current	40

Weight and Dimensions

Depth	21 3/8 inch
Height	2 5/8 inch
Width	30 3/8 inch
Cutout Depth	19 5/8 inch
Cutout Width	28 1/2 inch
