INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON ÉLECTRIQUE
L'appareil
chevauche
l'ouverture de
1" (2.5cm)
minimum de
chaque côté.
Seulement certains modèles de tables de cuisson
peuvent être installés au-dessus de certains modèles
de fours encastrés. Les modèles approuvés pour être
combinés sont identifiés à l'aide d'un numéro MGF
ID et d'un code de produit (Consultez la feuille qui
se trouve dans l'enveloppe de littérature ainsi que
le feuillet d'instructions d'installation de la table de
cuisson pour les dimensions).
36” Min.
(91.4 cm) Min.
208/240 Volt, boî-
te de jonction pour
le four encastré
* Si aucune table de cuisson n'est installée au-dessus du four encastré, un
maximum de 5" (12.7cm) à partir du plancher est permis.

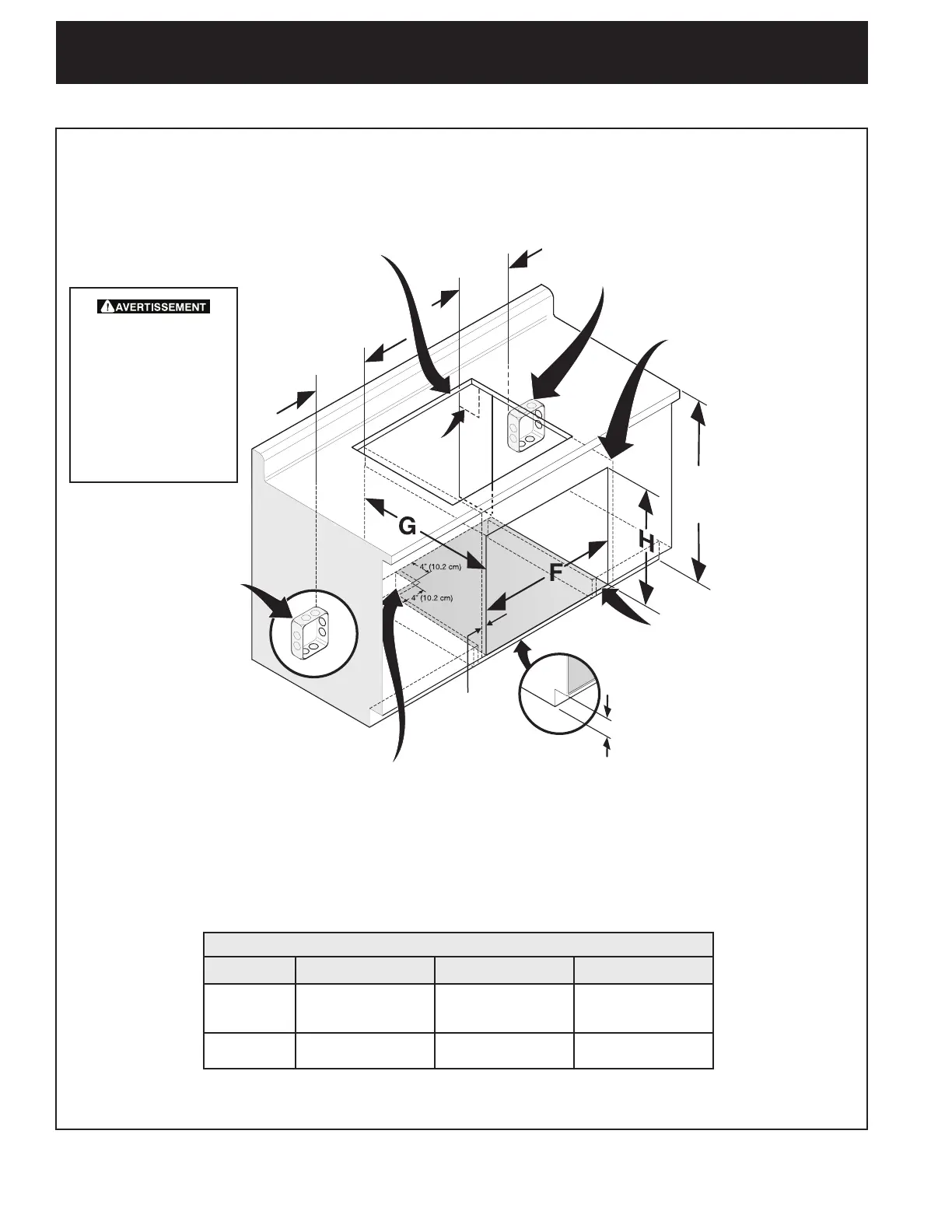

INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ SIMPLE SOUS LE COMPTOIR
AVEC UNE TABLE DE CUISSON ÉLECTRIQUE OU À GAZ INSTALLÉE PAR‑DESSUS
Approx. 3”
(7.5 cm)
4½” (11.5 cm)
Max.*
Pour réduire les
risques de blessures
et pour empêcher
le four encastré de
basculer. Utilisez les
supports de fixation
pour retenir le four
encastré à l'armoire.
Utilisez un contre-plaqué
de ¾" (1.9 cm) d'épaisseur
monté sur deux solives et
à égalité avec le coup-de-
pied. La base doit pouvoir
supporter 150 lbs (68 kg)
pour les modèles 27" et
200 lbs (90 kg) pour les
modèles 30".
Découpez une ouverture de 4" X 4" (10.2cm
X 10.2cm), à 2" (5 cm) du côté gauche du
plancher pour la sortie du câble armé de l'ap-
pareil vers la boîte de jonction.
Il faut fermer les côtés de
l'habitacle par des pan-
neaux de bois pour isoler
l'appareil des armoires de
chaque côté. La hauteur de
ces panneaux doit faire en
sorte que l'installation des
modèles de tables de cuis-
son au dessus soit possible.
L'installation typique d'un four encastré électrique sous le comptoir est présentée à la figure plus bas.
Note 1: Découpez une ouverture de 4” x 4” (10.2cm
X 10.2cm) pour la sortie du câble armé vers la boîte de
jonction.
Voir
Note 1
Approx. 3”
(7.5 cm)
208/240
Volt, boîte de
jonction pour
la plaque de
cuisson
DIMENSIONS DE L'OUVERTURE
F. LARGEUR G. PROFONDEUR H. HAUTEUR
Four encastré
27" (68.6cm)
24
7
/
8
" (63.2cm) Min.
25¼" (64.1cm) Max.
23½" (59.7cm) Min.
27¼" (69.2cm) Min.
28¼" (71.8cm) Max.
Four encastré
30" (76.2cm)
28½" (72.4cm) Min.
29" (73.7cm) Max.
23½" (59.7cm) Min.
27¼" (69.2cm) Min.
28¼" (71.8cm) Max.
